Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: W165J
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 2400-2600/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada posterior |
Movimiento de la garra: |
33m m |
Fuerza de fijación con abrazadera máxima: |
4.3KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
10-165m m |
Altura central: |
175m m |
Inercia rotatoria: |
69kg |
Peso de unidad entero: |
95kg |
Nombre de producto: |
Tirada posterior |
Movimiento de la garra: |
33m m |
Fuerza de fijación con abrazadera máxima: |
4.3KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
10-165m m |
Altura central: |
175m m |
Inercia rotatoria: |
69kg |
Peso de unidad entero: |
95kg |
1. Descripción

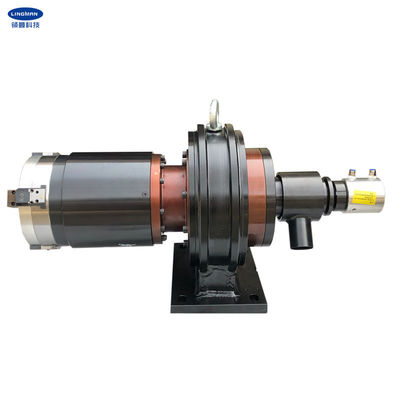

El producto se diseña especialmente para el tubo del laser que corta el equipo. El producto sí mismo se puede utilizar como eje giratorio independiente con una tirada que pueda afianzar firmemente el pedazo del trabajo con abrazadera mientras que gira. La toma de aire rotatoria se alcanza con el gyrator equipada en el extremo para alcanzar acciones de fijación con abrazadera y de aflojamiento rápidas. Las fuentes de la fuente de aire ventilan continuamente durante trabajo.
La fuerza de fijación con abrazadera del producto es muy grande y estable. Es también conveniente ajustar los mandíbulas. La eficacia y la rigidez es mucho más altas que los mandíbulas de fijación con abrazadera largos, y la precisión se puede mantener durante mucho tiempo. Es imposible aparecer la deformación de mezcla de los mandíbulas de fijación con abrazadera afecta a la precisión rotatoria.
Bajo fuerza claming máxima, no causará el fenómeno que el cuerno largo de los mandíbulas de fijación con abrazadera, thereforce la longitud de los mandíbulas de fijación con abrazadera está diseñado para ser corto. Además, la estructura de la tirada es muy simple y ligera en peso.
2. parametrización para la optimización del tratamiento
|
W165J |
|
33m m |
|
4.3KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-165m m |
|
175m m |
|
0.3kg.m2 |
|
69kg |
|
95kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | Yo | J | L | M | N | O | P | Q | R | S | T | |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 690 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
