Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: W400S-56
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 2600-3100/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada principal |
materia prima: |
acero inoxidable |
Movimiento de la garra: |
56m m |
Fuerza de fijación con abrazadera máxima: |
13.5KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
300r/min |
Fijación de la gama con abrazadera: |
20-400m m |
Altura central: |
300m m |
Inercia rotatoria: |
5.6kg.㎡ |
Peso de la pieza de rotación: |
190KG |
Peso de unidad entero: |
270kg |
Nombre de producto: |
Tirada principal |
materia prima: |
acero inoxidable |
Movimiento de la garra: |
56m m |
Fuerza de fijación con abrazadera máxima: |
13.5KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
300r/min |
Fijación de la gama con abrazadera: |
20-400m m |
Altura central: |
300m m |
Inercia rotatoria: |
5.6kg.㎡ |
Peso de la pieza de rotación: |
190KG |
Peso de unidad entero: |
270kg |

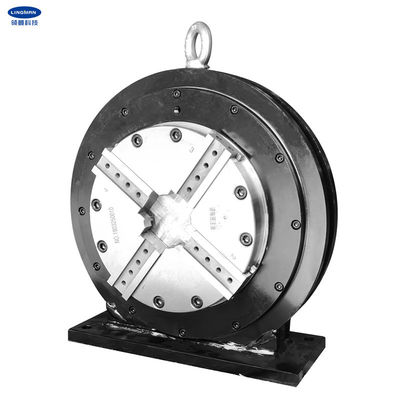

1. Descripción
Nuestras tiradas de alimentación también se diseñan para la cortadora del tubo del laser que son también convenientes para nuestras tiradas principales. La tirada está en una estructura sólida y es estructura automática del dos-dos-centro del dual-poder. Puede ser utilizado para afianzar piezas simétricas de la circular, cuadrado, rectangular, elíptico y las otras central del eje con abrazadera.
Sobre las acciones de fijación con abrazadera y de aflojamiento rápidas, pueden ser alcanzados por el gyrator que está en el extremo de la toma de aire giratoria del producto. Y la fuente de aire se suministra continuamente al trabajar. Al fijar la base de la tirada, necesita solamente conectar conecte el motor hecho juego con el engranaje y la fuente del aire comprimido, el objeto de fijación con abrazadera y de conducción a girar pueden ser alcanzados.
Debido a la longitud larga de las piezas procesadas por la cortadora, la tirada trasera y la tirada principal hecha juego están instalados generalmente en pares en el equipo.
2. parametrización para la optimización del tratamiento
|
W400S-56 |
|
56m m |
|
13.5KN |
|
0.4-0.9MPa |
|
5300r/min |
|
20-400m m |
|
300m m |
|
5.6kg.m2 |
|
190kg |
|
270kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | L | M | N | O | P | Q | R | S | T | |
| W400S-56 | 525 | 300 | 578 | 589 | 180 | 135 | 475 | 223 | 0 | 100 | 130 | 20 | 45 | 4 | 30 | 30 | M12 | 8-M10 | 18 | 375 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
