Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G400B-165
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 3400-3800/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada rotatoria |
Materia prima: |
Acero inoxidable |
Movimiento de la garra: |
60m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
250r/min |
Fijación de la gama con abrazadera: |
20-160m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.63kg.㎡ |
Peso de la pieza de rotación: |
125kg |
Uso: |
Corte del laser |
Nombre de producto: |
Tirada rotatoria |
Materia prima: |
Acero inoxidable |
Movimiento de la garra: |
60m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
250r/min |
Fijación de la gama con abrazadera: |
20-160m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.63kg.㎡ |
Peso de la pieza de rotación: |
125kg |
Uso: |
Corte del laser |
1. Descripción

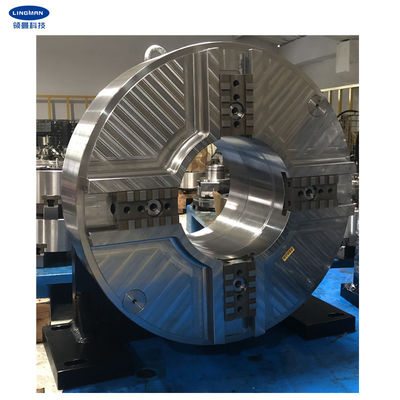

G400B-165 es una clase de tirada del laser que se haga principalmente para la cortadora del laser. Y arrójese puede ser utilizado como eje independiente y la tirada puede afianzar el objeto con abrazadera y girar al mismo tiempo.
Esta clase de producto tiene dos cilindros independientes, la válvula unidireccional y válvula de control. Y también tiene función a largo plazo de la tenencia de la presión dentro que sea más de 8 horas. Las acciones de fijación con abrazadera y de aflojamiento rápidas se pueden hacer por la rotación lateral de la entrada de aire, y desconectan la fuente de aire para comenzar el trabajo. Después de fijar la base del producto, conecte el motor hecho juego con el engranaje, y conecte la fuente del aire comprimido (0.4-0.9Mpa) para realizar la fijación y la conducción del objeto con abrazadera para girar. Se utiliza principalmente para el objeto que afianza con abrazadera y que gira.
Esta tirada tiene cuatro mandíbulas y es una tirada automática del dual-poder. Tiene rotación lisa, altos exactitud y de poco ruido. Cuál es más, es inercia ligera y pequeña, éstos pueden mejorar la eficacia que corta y también pueden ahorrar energía.
2. parametrización para la optimización del tratamiento
|
G400B-165 |
|
60m m |
|
1.2KN |
|
0.4-0.9MPa |
|
250r/min |
|
20-160m m |
|
260m m |
|
3.63kg.m2 |
|
125kg |
|
170kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | L | M | N | O | P | Q | R | S | |
| G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
