Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G360B-110
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 3400-3800/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada principal |
Movimiento de la garra: |
50m m |
Fuerza de fijación con abrazadera máxima: |
0.8KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
400r/min |
Fijación de la gama con abrazadera: |
5-110m m |
Altura central: |
225m m |
Inercia rotatoria: |
2.19kg.㎡ |
Peso de la pieza de rotación: |
107kg |
Uso: |
Corte del laser |
Nombre de producto: |
Tirada principal |
Movimiento de la garra: |
50m m |
Fuerza de fijación con abrazadera máxima: |
0.8KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
400r/min |
Fijación de la gama con abrazadera: |
5-110m m |
Altura central: |
225m m |
Inercia rotatoria: |
2.19kg.㎡ |
Peso de la pieza de rotación: |
107kg |
Uso: |
Corte del laser |
1. Descripition

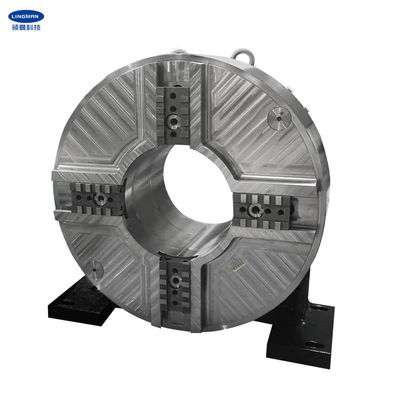

Nuestra tirada se diseña especialmente para la cortadora del tubo del laser. El producto sí mismo se puede utilizar como eje independiente con una tirada en el centro que puede afianzar firmemente el objeto con abrazadera y girar al mismo tiempo.
Hay dos cilindros independientes, válvula unidireccional y la válvula y él de control también tiene función a largo plazo de la tenencia de la presión (durante 8 horas) dentro. Las acciones de fijación con abrazadera y de aflojamiento rápidas se pueden alcanzar con la rotación lateral de la entrada de aire, y desconectan la fuente de aire para comenzar el trabajo.
Debido a la longitud larga de las piezas procesadas por el cortador, la tirada principal usada como la posición principal del corte del laser y la tirada de la cola hicieron juego con ella están instaladas generalmente en pares en el equipo. El producto es estable en estructura y puede soportar la fuerza radial grande, fuerza axial y fuerza del vuelco. Tiene rotación lisa, altos exactitud y de poco ruido.
2. parametrización para la optimización del tratamiento
|
G360B-110 |
|
50m m |
|
0.8KN |
|
0.4-0.9MPa |
|
400r/min |
|
5-110m m |
|
225m m |
|
2.19Kg.m2 |
|
107kg |
|
149kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | L | M | N | O | P | Q | R | S | |
| G360B-110 | 420 | 225 | 405 | 427 | 230 | 186 | 365 | 211 | 110 | 122 | 140 | 360 | 30 | 60 | 8 | 6 | 22 | M12 | 12-M8 | 18 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
servicio 6.Our
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
