Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada rotatoria W160T-23 del laser
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 2400-2800 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada rotatoria del laser |
Movimiento de la garra: |
57m m |
Fuerza de fijación con abrazadera máxima: |
1.6KN |
Presión permisible: |
0.3-1.0Mpa |
Velocidad del límite: |
400r/min |
Fijación de la gama con abrazadera: |
10-165m m |
Altura central: |
115m m |
Inercia rotatoria: |
0.08kg.㎡ |
Peso de la pieza de rotación: |
24kg |
Característica: |
equipe un dispositivo de la extracción de polvo |
Nombre de producto: |
Tirada rotatoria del laser |
Movimiento de la garra: |
57m m |
Fuerza de fijación con abrazadera máxima: |
1.6KN |
Presión permisible: |
0.3-1.0Mpa |
Velocidad del límite: |
400r/min |
Fijación de la gama con abrazadera: |
10-165m m |
Altura central: |
115m m |
Inercia rotatoria: |
0.08kg.㎡ |
Peso de la pieza de rotación: |
24kg |
Característica: |
equipe un dispositivo de la extracción de polvo |
1. descripción

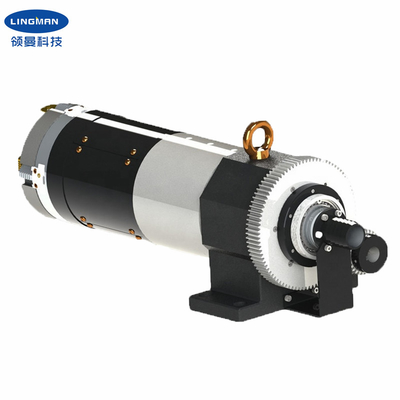

Esta tirada de alimentación de la tirada rotatoria del laser se diseña especialmente para el tubo del laser que corta el equipo. El producto sí mismo se puede utilizar como eje giratorio independiente con una tirada que pueda afianzar firmemente el objeto con abrazadera y girar al mismo tiempo.
El producto tiene la fuerza de fijación con abrazadera grande y fijación con abrazadera estable; ajuste fácil y eficacia alta; una rigidez más alta que de largo mandíbulas, la exactitud se puede mantener durante mucho tiempo, y no habrá fenómeno que la deformación de doblez de los mandíbulas afecta a la exactitud de la rotación; la longitud del diseño de los mandíbulas es corta, y la fijación con abrazadera máxima bajo condición de la fuerza apretada, allí no será ningún resbalamiento y fijación con abrazadera inestable debido a la boca señalada por medio de luces del mandíbula largo. El producto es un diseño simplificado de la estructura, que es estable y robusto.
El centro de la tirada de alimentación es una estructura directa, para hacer el ambiente limpio e higiénico, esta serie de productos se puede equipar de un dispositivo de la extracción de polvo en la parte posterior.
2. parametrización para la optimización del tratamiento
|
Tirada rotatoria del laser |
|
W160T-23 |
|
57m m |
|
1,6KN |
|
0.3-1.0MPa |
|
400r/min |
|
10-165mm |
|
120milímetros |
|
² de los 0.08kg.m |
|
24kg |
|
43kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | H | M | N | P | Q | S | T | G | |
| W160T-23 | 200 | 120 | 164 | 258 | 106 | 70 | 185 | 23 | 30 | 3 | 12,5 | M6 | 18 | 397 | 628 |
4. ventajas
a. el movimiento completo diseñó la tirada rotatoria del laser
b. amplia gama de usos, diversificación de procesar perfiles
c. alta exactitud de colocación repetidor
d. coste de mantenimiento bajo, vida de servicio larga
e. las configuraciones múltiples están disponibles
e.1 sólido o hueco
Peine-tipo e.2 o tipo garras del mortaja-surco
5. Nuestro servicio
1. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
2. trabajo profesional del equipo de diseño con usted.
3. Equipo profesional del control de calidad para garantizar el de alta calidad.
4. Con tal de que servicio del OEM y del ODM.
