Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: W220J
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 2500-2800/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 50 sistemas por mes
Nombre de producto: |
Tirada trasera |
Movimiento de la garra: |
70M M |
Fuerza de fijación con abrazadera máxima: |
4.4KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
10-210m m |
Altura central: |
200m m |
Inercia rotatoria: |
102KG |
Peso de unidad entero: |
140KG |
Uso: |
Cortadora del laser |
Nombre de producto: |
Tirada trasera |
Movimiento de la garra: |
70M M |
Fuerza de fijación con abrazadera máxima: |
4.4KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
10-210m m |
Altura central: |
200m m |
Inercia rotatoria: |
102KG |
Peso de unidad entero: |
140KG |
Uso: |
Cortadora del laser |

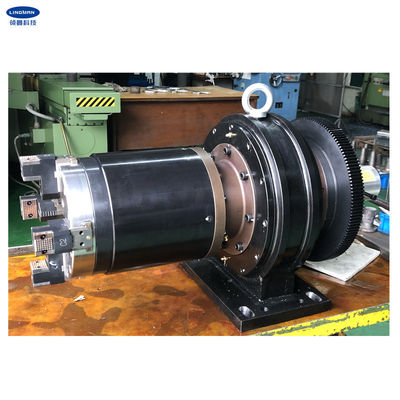

1. Descripción
El producto se diseña especialmente para el tubo del laser que corta el equipo. El producto sí mismo se puede utilizar como eje giratorio independiente con una tirada que pueda afianzar firmemente el pedazo del trabajo con abrazadera mientras que gira. La toma de aire rotatoria se alcanza con el gyrator equipada en el extremo para alcanzar acciones de fijación con abrazadera y de aflojamiento rápidas. Las fuentes de la fuente de aire ventilan continuamente durante trabajo.
La fuerza de fijación con abrazadera del producto es grande, la fijación con abrazadera es estable; el ajuste es conveniente, la eficacia es alto; la rigidez es más alta que una garra de fijación con abrazadera larga, la precisión se puede mantener durante mucho tiempo, y no hay fenómeno que la deformación de doblez de la garra de fijación con abrazadera afecta a la precisión rotatoria.
La longitud del diseño de la garra de fijación con abrazadera es corta, y se causa el fenómeno eso resbaladizo y la fijación con abrazadera es inestable debido a un cuerno de fijación con abrazadera largo de la garra no aparece en la condición de la fuerza de fijación con abrazadera máxima; la tirada tiene una estructura simple, un momento de inercia ligero, pequeño y un consumo de energía baja.
2. parametrización para la optimización del tratamiento
|
W220J |
|
70m m |
|
4.4KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-210m m |
|
200m m |
|
0.7kg.m2 |
|
102kg |
|
140kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | Yo | J | L | M | N | O | P | Q | R | S | T | |
| W220J | 300 | 200 | 204 | 417 | 200 | 150 | 250 | 813,5 | 160 | 198 | 20 | 36 | 4 | 5 | 22 | M8 | 8-M10 | 18 | 420,5 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
