Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: W300J
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 4100-4300/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 50 sistemas por mes
Nombre de producto: |
Tirada posterior |
Material: |
acero inoxidable |
Movimiento de la garra: |
86m m |
Fuerza de fijación con abrazadera máxima: |
9.8KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
10-2314m m |
Altura central: |
250m m |
Inercia rotatoria: |
145kg |
Peso de unidad entero: |
175kg |
Característica: |
Alta precisión |
Nombre de producto: |
Tirada posterior |
Material: |
acero inoxidable |
Movimiento de la garra: |
86m m |
Fuerza de fijación con abrazadera máxima: |
9.8KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
10-2314m m |
Altura central: |
250m m |
Inercia rotatoria: |
145kg |
Peso de unidad entero: |
175kg |
Característica: |
Alta precisión |
1. Descripción

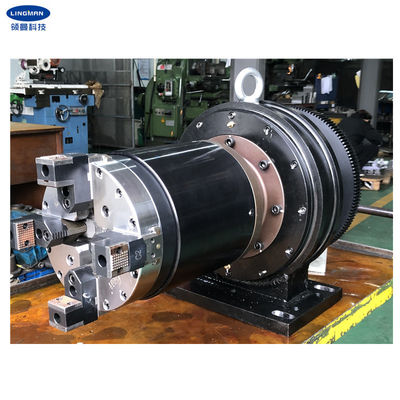

Esta tirada de alimentación sólida se diseña especialmente para el tubo del laser que corta el equipo. Las acciones de fijación con abrazadera y de aflojamiento rápidas se pueden hacer por la toma de aire con el gyrator que está en el extremo de la tirada. La toma de aire rotatoria se alcanza con el gyrator equipada en el extremo para alcanzar acciones de fijación con abrazadera y de aflojamiento rápidas. Las fuentes de la fuente de aire ventilan continuamente durante trabajo.
Esta tirada tiene fuerza de fijación con abrazadera grande, eficacia alta y la capacidad de la fijación con abrazadera es muy estable. Es conveniente ajustar todas las partes de ella. La tiesura de la tirada es más alta que de largo la fijación de la garra y de su exactitud con abrazadera se puede mantener durante mucho tiempo. No hay fenómeno que la deformación de doblez de la garra de fijación con abrazadera afecta a la precisión rotatoria.
La longitud del diseño de la garra de fijación con abrazadera es corta, y se causa el fenómeno eso resbaladizo y la fijación con abrazadera es inestable debido a un cuerno de fijación con abrazadera largo de la garra no aparece en la condición de la fuerza de fijación con abrazadera máxima; la tirada tiene una estructura simple, un momento de inercia ligero, pequeño y un consumo de energía baja.
2. parametrización para la optimización del tratamiento
|
W300J |
|
86m m |
|
9.8KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-314m m |
|
250m m |
|
2.2kg.m2 |
|
145kg |
|
175kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | Yo | J | L | M | N | O | P | Q | R | S | T | |
| W300J | 440 | 250 | 300 | 475 | 250 | 200 | 380 | 962 | 190 | 220 | / | / | / | / | / | / | 12-M10 | 18 | 464 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
