Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Pago y términos de envío
Cantidad de orden mínima: 5 sistemas
Precio: USD 265-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Número de modelo: |
3H-10 |
Nombre de producto: |
Tirada del poder |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
19m m |
Movimiento/diámetro de la garra: |
8.8m m |
Fijación del diámetro con abrazadera: |
31-254m m |
Tirón máximo de D.B: |
42.6KN |
Máximo que afianza la fuerza con abrazadera: |
110.7KN |
Presión de Max.Working: |
2.7Mpa |
Poder: |
Hidráulico |
Hacer juego el CYL.: |
TH-1075 |
Max Speed: |
4200 minutos/r.p.m |
Número de modelo: |
3H-10 |
Nombre de producto: |
Tirada del poder |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
19m m |
Movimiento/diámetro de la garra: |
8.8m m |
Fijación del diámetro con abrazadera: |
31-254m m |
Tirón máximo de D.B: |
42.6KN |
Máximo que afianza la fuerza con abrazadera: |
110.7KN |
Presión de Max.Working: |
2.7Mpa |
Poder: |
Hidráulico |
Hacer juego el CYL.: |
TH-1075 |
Max Speed: |
4200 minutos/r.p.m |

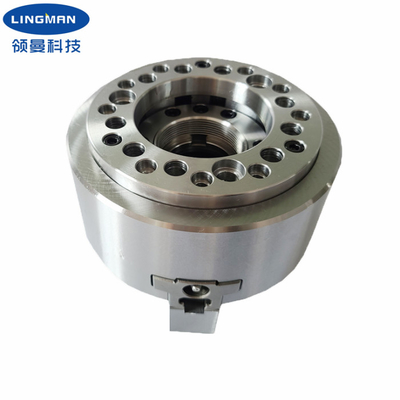

1. descripción
Este producto es un producto nacional de la patente, los derechos de propiedad intelectual independientes.
La manera neumática de la conexión de la tirada y del eje conforme al estándar nacional, el usuario no necesita cambiar la estructura de la máquina, solamente con el reborde y el tamaño de la tirada puede ser instalado.
El cuerpo sí mismo de la tirada es un cilindro, pistón incorporado, a través del mecanismo de control de la cola del eje para alcanzar la fijación y el aflojamiento de la acción con abrazadera. Este producto es tres-mandíbula acuncado a través de agujero con el diámetro grande, especialmente conveniente para la fijación con abrazadera de objetos especial-formados. Se endurecen, tierra de la precisión y se lubrican directamente las superficies de deslizamiento. La ventaja de este producto miente en su alta estructura rígida y alta exactitud de fijación con abrazadera.
Los productos son convenientes para el engranaje que procesa, tipo del disco, tipo corto del eje de proceso del objeto.
Los collares de encargo están disponibles además de collares del tamaño estándar.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-10 |
|
Movimiento de la cuña |
19m m |
|
Movimiento/diámetro de la garra |
8.8m m |
|
Fijación del diámetro con abrazadera |
31-254m m |
|
Tirón máximo de D.B |
42.6KN |
|
Máximo que afianza la fuerza con abrazadera |
110.7KN |
|
Peso |
34.5KG |
|
Presión de Max.working |
2.7Mpa |
|
Revoluciones máximas del número |
4200 r.p.m |
|
Cilindro rotatorio aplicable |
TH-1075 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-10 | 254 | 100 | 220 | 133,4 | / | / | 5 | / | 75 | 8,5 | -10,5 | 25 | 45 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| s. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
6. cadena de producción
