Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: W160A-25
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 2500-3000/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada principal |
materia prima: |
acero inoxidable |
Movimiento de la garra: |
25m m |
Fuerza de fijación con abrazadera máxima: |
4.8KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
15-160m m |
Altura central: |
150m m |
Inercia rotatoria: |
0.1kg.㎡ |
Peso de la pieza de rotación: |
21KG |
Peso de unidad entero: |
44kg |
Uso: |
Corte del laser |
Nombre de producto: |
Tirada principal |
materia prima: |
acero inoxidable |
Movimiento de la garra: |
25m m |
Fuerza de fijación con abrazadera máxima: |
4.8KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
15-160m m |
Altura central: |
150m m |
Inercia rotatoria: |
0.1kg.㎡ |
Peso de la pieza de rotación: |
21KG |
Peso de unidad entero: |
44kg |
Uso: |
Corte del laser |
1. Descripción

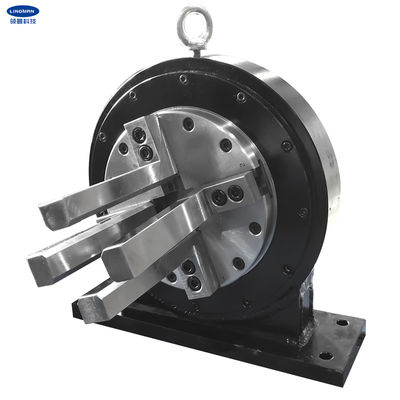

Este producto se diseña especialmente para el cortador de tubo del laser. El producto sí mismo se puede utilizar como eje independiente con una tirada en el centro que puede afianzar firmemente el objeto con abrazadera y girar al mismo tiempo.
La entrada de aire giratoria se puede observar a través del rotor cola-montado para poder alcanzar la acción de fijación con abrazadera y de aflojamiento rápida. La fuente de aire de trabajo adopta el principio de suministro de aire continuo.
Después de que se fije la base del producto, conecte el motor hecho juego con el engranaje, y conecte la fuente del aire comprimido (0.4-0.9Mpa) para realizar la fijación y la conducción del objeto con abrazadera para girar. Se utiliza principalmente para el objeto que afianza con abrazadera, girando y delantero y retornando.
Debido a la longitud larga de las piezas procesadas por el cortador, la tirada de la cola y la tirada principal hecha juego están instaladas generalmente en pares en el equipo.
Este producto es una estructura de centro síncrona automática de la cuatro-garra con el centro sólido. Es recomienda ser utilizado en máquina integrada de la tubo-hoja y puede cortar el cuadrado y la tubo-hoja de la circular.
2. parametrización para la optimización del tratamiento
|
W160A-25 |
|
25m m |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160m m |
|
150m m |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | L | M | N | O | R | S | T | |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
