Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 3H-10
Pago y términos de envío
Cantidad de orden mínima: 5 SISTEMAS
Precio: USD 265-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Nombre de producto: |
Tirada hidráulica |
Movimiento de la cuña: |
19m m |
Movimiento/diámetro de la garra: |
8.8m m |
Fijación del diámetro con abrazadera: |
31-254m m |
Tirón máximo de D.B: |
42.6KN |
Fuerza de fijación con abrazadera máxima: |
110.7KN |
Números máximos de revoluciones: |
4200 r.p.m |
Peso: |
41.5KG |
Presión de Max.Working: |
2.7Mpa |
Cilindro rotatorio aplicable: |
TH-1075 |
Nombre de producto: |
Tirada hidráulica |
Movimiento de la cuña: |
19m m |
Movimiento/diámetro de la garra: |
8.8m m |
Fijación del diámetro con abrazadera: |
31-254m m |
Tirón máximo de D.B: |
42.6KN |
Fuerza de fijación con abrazadera máxima: |
110.7KN |
Números máximos de revoluciones: |
4200 r.p.m |
Peso: |
41.5KG |
Presión de Max.Working: |
2.7Mpa |
Cilindro rotatorio aplicable: |
TH-1075 |
1. descripción

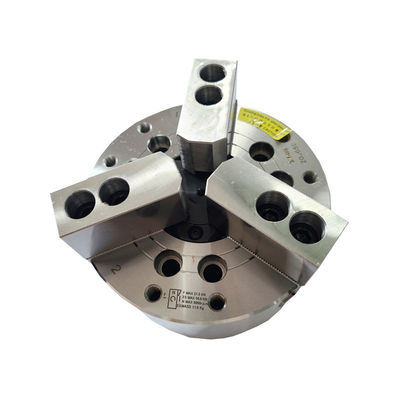

Nuestra tirada es mandíbulas de un cuña-gancho 3 con el por-agujero grande, así que puede procesar el material de la barra y el objeto realizado. Es conveniente para afianzar la parte con abrazadera de un objeto insertado en el agujero directo, comprobando el asiento, o modificando especificaciones del líquido refrigerador del eje.
Hay un cilindro en la tirada, así que no necesita el cilindro y la barra de enganche al instalar. Apenas necesita conectar la tirada con el gyrator del aceite en el extremo del eje por el tubo del tonelero.
Además, también tiene una conexión del reborde (tipo conexión de A). Es fácil que los clientes instalen la tirada. No hay necesidad de cambiar la estructura del torno y apenas necesita un reborde a juego. Ahorra mucho tiempo en la instalación.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-10 |
|
Movimiento de la cuña |
19m m |
|
Movimiento/diámetro de la garra |
8.8m m |
|
Fijación del diámetro con abrazadera |
31-254m m |
|
Tirón máximo de D.B |
42.6KN |
|
Fuerza de fijación con abrazadera máxima |
110.7KN |
|
Peso |
41.5KG |
|
Presión de Max.working |
2.7Mpa |
|
Revoluciones máximas del número |
4200 r.p.m |
|
Cilindro rotatorio aplicable |
TH-1075 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTO DE G | H | J | |
| 3H-10A6 | 254 | 120 | 220 | 171,4 | 106,38 | 133,4 | 5 | 25 | 75 | 33,5 | 14,5 | 25 | 45 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| s. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
