Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 3H-15A8
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 1450-1650 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Nombre de producto: |
Tirada hidráulica |
Movimiento de la cuña: |
23m m |
Movimiento/diámetro de la garra: |
10.6M M |
Fijación del diámetro con abrazadera: |
50-381m m |
Tirón máximo de D.B: |
71KN |
Fuerza de fijación con abrazadera máxima: |
179.8KN |
Números máximos de revoluciones: |
2500 r.p.m |
Peso: |
134KG |
Presión de Max.working: |
2.4Mpa |
Cilindro rotatorio aplicable: |
TH-1512 |
Nombre de producto: |
Tirada hidráulica |
Movimiento de la cuña: |
23m m |
Movimiento/diámetro de la garra: |
10.6M M |
Fijación del diámetro con abrazadera: |
50-381m m |
Tirón máximo de D.B: |
71KN |
Fuerza de fijación con abrazadera máxima: |
179.8KN |
Números máximos de revoluciones: |
2500 r.p.m |
Peso: |
134KG |
Presión de Max.working: |
2.4Mpa |
Cilindro rotatorio aplicable: |
TH-1512 |

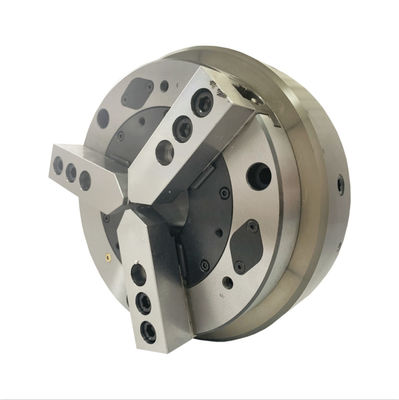

1. descripción
Nuestra tirada está en una estructura directa grande del agujero y tiene 3 mandíbulas en forma de cuña que sean especialmente convenientes para afianzar objetos con abrazadera especial-formados. Todas las superficies de deslizamiento se procesan con el tratamiento endurecido, precisión que muele y se lubrican directamente. En adicional, tiene alta rigidez y alta exactitud de fijación con abrazadera.
La tirada es sólida y durable y él puede actuar suavemente en la velocidad. También tiene altos exactitud para colocar la repetición y la fuerza grande de la abrazadera y conveniente para la producción automática. El diseño directo del agujero se puede utilizar para el proceso largo del objeto.
La tirada puede disminuir el peso del torno y aumentar la vida de servicio. La conexión corta del cilindro se confirma al GB, y los clientes no necesitan cambiar la estructura del torno sino necesitar un reborde que sea el mismo tamaño de la tirada, después él puede ser instalado fácilmente dentro de un breve periodo de tiempo.
Excepto 15 pulgadas, los diversos tamaños de tiradas, como 4 pulgadas, 5 pulgadas, 6 pulgadas, 8 pulgadas, 12 pulgadas y 18 pulgadas se proporcionan. Las tiradas modificadas para requisitos particulares también se proporcionan según sus dibujos y requisitos.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-15 |
|
Movimiento de la cuña |
23m m |
|
Movimiento/diámetro de la garra |
10.6m m |
|
Fijación del diámetro con abrazadera |
50-381m m |
|
Tirón máximo de D.B |
71KN |
|
Fuerza de fijación con abrazadera máxima |
179.8KN |
|
Peso |
134KG |
|
Presión de Max.working |
2.4Mpa |
|
Revoluciones máximas del número |
2500 r.p.m |
|
Cilindro rotatorio aplicable |
TH-1512 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTO DE G | H | J | |
| 3H-15A8 | 381 | 160 | 300 | 235 | 139,72 | 171,4 | 6 | 33 | 120 | 44 | 21 | 39 | 60 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| s. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
7. FAQ
Q: ¿Cuál es el servicio del OEM del laser de OREE?
: 1. las órdenes modificado para requisitos particulares y del OEM son agradables si usted necesita;
2. Todos los servicios del OEM están libres, cliente necesitan solamente proveer de nosotros su dibujo del logotipo,
requisitos de la función, colores etc;
3. Ningún MOQ requirió.
