Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 4H-06
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 550-1650 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Nombre de producto: |

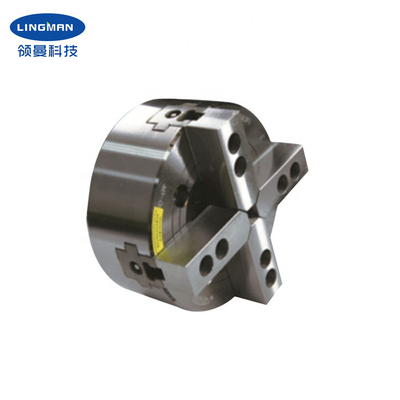

Mandril hidráulico de orificio pasante |
Movimiento de la cuña: |
12m m |
Movimiento/diámetro de la garra: |
5.5m m |
Fijación del diámetro con abrazadera: |
15-168m m |
Tirón máximo de D.B: |
21.7KN |
Máximo que afianza la fuerza con abrazadera: |
56.9KN |
Números máximos de revoluciones: |
5100 r.p.m |
Peso: |
14.5kg |
Presión de Max.Working: |
2.81Mpa |
Cilindro rotativo aplicable: |
TH-646 |
Nombre de producto: |
Mandril hidráulico de orificio pasante |
Movimiento de la cuña: |
12m m |
Movimiento/diámetro de la garra: |
5.5m m |
Fijación del diámetro con abrazadera: |
15-168m m |
Tirón máximo de D.B: |
21.7KN |
Máximo que afianza la fuerza con abrazadera: |
56.9KN |
Números máximos de revoluciones: |
5100 r.p.m |
Peso: |
14.5kg |
Presión de Max.Working: |
2.81Mpa |
Cilindro rotativo aplicable: |
TH-646 |
1. descripción
La tirada tiene una estructura grande del por-agujero, y las cuatro garras son acuncadas, que es especialmente conveniente para afianzar objetos con abrazadera especial-formados. Se endurecen, tierra de la precisión y se lubrican directamente todas las superficies de deslizamiento. Además, tiene alta rigidez y alta exactitud de fijación con abrazadera.
La tirada es robusta y durable, y corre suavemente en la velocidad. Alta repetibilidad de colocación y fuerza de fijación con abrazadera grande, convenientes para la producción automatizada. A través del agujero el diseño se puede utilizar para trabajar a máquina largo del objeto.
El collar reduce el peso del torno y aumenta la vida de servicio. La conexión del cilindro corto se ajusta al estándar nacional, y el cliente no necesita cambiar la estructura del torno, sino necesita solamente un reborde del mismo tamaño como la tirada, que se puede instalar fácilmente en poco tiempo.
Además de 15 pulgadas, los diversos tamaños de tiradas tales como 4 pulgadas, 5 pulgadas, 6 pulgadas, 8 pulgadas, 12 pulgadas, y 18 pulgadas están también disponibles. Las tiradas de encargo están también disponibles según sus dibujos y requisitos.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
4H-06A5 |
|
Movimiento de la cuña |
12m m |
|
Movimiento/diámetro de la garra |
5.5m m |
|
Fijación del diámetro con abrazadera |
15-168m m |
|
Tirón máximo de D.B |
21.6KN |
|
Fuerza de fijación con abrazadera máxima |
56.8KN |
|
Peso |
14.3KG |
|
Presión de Max.working |
2.8Mpa |
|
Revoluciones máximas del número |
5000 r.p.m |
|
Cilindro rotatorio aplicable |
TH-646 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTO DE G | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| s. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM |
6. cadena de producción
