Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 3H-04/05/06/08/10/12
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 300-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Material: |
Acero inoxidable |
Movimiento de la cuña: |
12m m |
Movimiento/diámetro de la garra: |
5.5m m |
Fijación del diámetro con abrazadera: |
15-168m m |
Tirón máximo de D.B: |
21.5KN |
Máximo que afianza la fuerza con abrazadera: |
56.8KN |
Peso: |
13.7KG |
Revoluciones máximas del número: |
6000 r.p.m |
Cilindro aplicable: |
TH-646 |
Estructura: |
A través del agujero |
Uso: |
Máquina del torno del CNC |
Material: |
Acero inoxidable |
Movimiento de la cuña: |
12m m |
Movimiento/diámetro de la garra: |
5.5m m |
Fijación del diámetro con abrazadera: |
15-168m m |
Tirón máximo de D.B: |
21.5KN |
Máximo que afianza la fuerza con abrazadera: |
56.8KN |
Peso: |
13.7KG |
Revoluciones máximas del número: |
6000 r.p.m |
Cilindro aplicable: |
TH-646 |
Estructura: |
A través del agujero |
Uso: |
Máquina del torno del CNC |
1. descripción

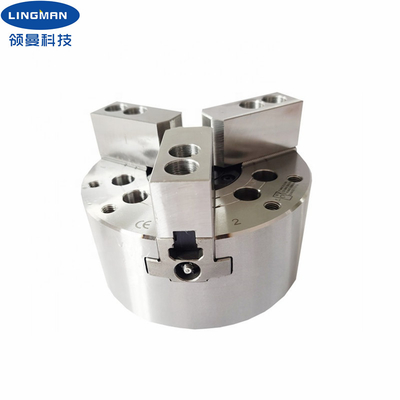

Nuestra compañía es fabricante profesional de tornos y de tiradas del CNC para las cortadoras del laser. Las tiradas hidráulicas son muy populares ahora en el mercado. La estructura de esta tirada del poder es una estructura hueco con los agujeros directos grandes. La tirada tiene 3 mandíbulas acuncados y es ideal para afianzar los objetos con abrazadera impar-formados. Todas las superficies de deslizamiento de nuestras tiradas se endurecen, tierra de la precisión y directo lubricadas. Además, tiene alta rigidez y alta exactitud de fijación con abrazadera.
La tirada es robusta y durable, y corre suavemente en la velocidad. Alta repetibilidad de colocación y fuerza de fijación con abrazadera grande, convenientes para la producción automatizada. A través del agujero el diseño se puede utilizar para trabajar a máquina largo del objeto.
Las tiradas están disponibles en diversos tamaños tales como 4", 5", 6", 8", 10", 12" y 15". Además de tiradas del tamaño estándar, las tiradas de encargo están también disponibles según sus dibujos y requisitos.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-06 |
|
Movimiento de la cuña |
12m m |
|
Movimiento/diámetro de la garra |
5.5m m |
|
Fijación del diámetro con abrazadera |
15-168m m |
|
Tirón máximo de D.B |
21.5KN |
|
Máximo que afianza la fuerza con abrazadera |
56.8KN |
|
Peso |
13.7KG |
|
Presión de Max.working |
2.4Mpa |
|
Número máximo de revoluciones |
6000 r.p.m |
|
Cilindro rotatorio aplicable |
TH-646 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-06 | 168 | 81 | 140 | 104,8 | 63,51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| s. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
