Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 3H-08A6
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 420-650 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Nombre de producto: |
Tirada del poder del CNC |
Movimiento de la cuña: |
16m m |
Movimiento/diámetro de la garra: |
7.4m m |
Fijación del diámetro con abrazadera: |
13-210m m |
Tirón máximo de D.B: |
34.3KN |
Fuerza de fijación con abrazadera máxima: |
85.8KN |
Revoluciones máximas del número: |
5000 r.p.m |
Peso: |
23.6kg |
Cilindro aplicable: |
TH-852 |
Presión de funcionamiento máxima: |
2.8Mpa |
Estructura: |
Estructura hueco |
Uso: |
Máquina del torno del CNC |
Nombre de producto: |
Tirada del poder del CNC |
Movimiento de la cuña: |
16m m |
Movimiento/diámetro de la garra: |
7.4m m |
Fijación del diámetro con abrazadera: |
13-210m m |
Tirón máximo de D.B: |
34.3KN |
Fuerza de fijación con abrazadera máxima: |
85.8KN |
Revoluciones máximas del número: |
5000 r.p.m |
Peso: |
23.6kg |
Cilindro aplicable: |
TH-852 |
Presión de funcionamiento máxima: |
2.8Mpa |
Estructura: |
Estructura hueco |
Uso: |
Máquina del torno del CNC |
1. descripción

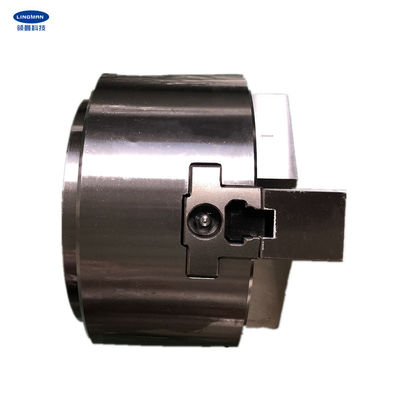

Nuestra compañía es una fabricación profesional en producir tiradas para la cortadora de la máquina y del laser del torno del CNC. La tirada de la energía hydráulica es popular ahora en el mercado. Esta tirada del poder está en una estructura directa grande del agujero y es tiene 3 mandíbulas de la forma de cuña que se apliquen para afianzar el objeto con abrazadera especial-formado. Todas las superficies de deslizamiento de la tirada se procesan con el tratamiento endurecido, precisión que muele y se lubrican directamente. La estructura de la tirada es sólida y es también durable. En la rotación de alta velocidad, todavía puede actuar muy suavemente. Además, tiene alta exactitud para colocar la repetición y la fuerza grande de la abrazadera y cabe el pozo de producción automático.
4 pulgadas, 5 pulgadas, 6 pulgadas, 8 pulgadas, 10 pulgadas, 12 pulgadas y 15 pulgadas de tiradas del poder también se proporcionan. Además de tiradas anteriores, modificadas para requisitos particulares del poder también se proporcionan.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-08A6 |
|
Movimiento de la cuña |
16m m |
|
Movimiento/diámetro de la garra |
7.4m m |
|
Fijación del diámetro con abrazadera |
13-210m m |
|
Tirón máximo de D.B |
34.3KN |
|
Fuerza de fijación con abrazadera máxima |
85.8KN |
|
Peso |
23.6KG |
|
Presión de Max.working |
2.8Mpa |
|
Número máximo de revoluciones |
5000 r.p.m |
|
Cilindro rotatorio aplicable |
TH-852 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-08A6 | 210 | 103 | 170 | 133,4 | 106,38 | 150 | 5 | 17 | 52 | 31,5 | 15,5 | 20,5 | 30 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| s. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
