Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 3H-12A8
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 750-820 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Nombre de producto: |
Tirada del poder del CNC |
Movimiento de la cuña: |
23m m |
Movimiento/diámetro de la garra: |
10.6m m |
Fijación del diámetro con abrazadera: |
34-304m m |
Tirón máximo de D.B: |
54.9KN |
Fuerza de fijación con abrazadera máxima: |
143.6KN |
Revoluciones máximas del número: |
3300 r.p.m |
Peso: |
59.5kg |
Cilindro aplicable: |
TH-1291 |
Presión de funcionamiento máxima: |
2.7Mpa |
Estructura: |
Estructura hueco |
Uso: |
Máquina del torno del CNC |
Nombre de producto: |
Tirada del poder del CNC |
Movimiento de la cuña: |
23m m |
Movimiento/diámetro de la garra: |
10.6m m |
Fijación del diámetro con abrazadera: |
34-304m m |
Tirón máximo de D.B: |
54.9KN |
Fuerza de fijación con abrazadera máxima: |
143.6KN |
Revoluciones máximas del número: |
3300 r.p.m |
Peso: |
59.5kg |
Cilindro aplicable: |
TH-1291 |
Presión de funcionamiento máxima: |
2.7Mpa |
Estructura: |
Estructura hueco |
Uso: |
Máquina del torno del CNC |

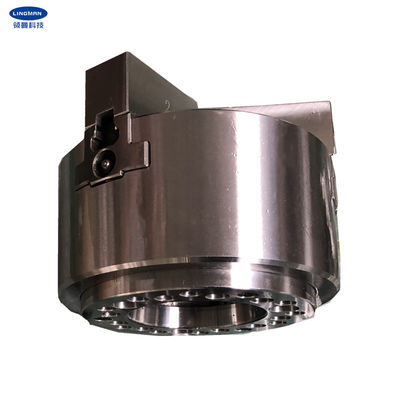

1. descripción
Nuestra tirada es mandíbulas de un cuña-gancho 3 con el por-agujero grande, así que puede procesar el material de la barra y el objeto realizado. Es conveniente para afianzar la parte con abrazadera de un objeto insertado en el agujero directo, comprobando el asiento, o modificando especificaciones del líquido refrigerador del eje.
La tirada es sólida y durable y él puede actuar suavemente en la velocidad. Todas las superficies de deslizamiento de la tirada se procesan con el tratamiento endurecido, precisión que muele y se lubrican directamente. También tiene altos exactitud para colocar la repetición y la fuerza grande de la abrazadera y conveniente para la producción automática. El diseño directo del agujero se puede utilizar para el proceso largo del objeto.
4 pulgadas, 5 pulgadas, 6 pulgadas, 8 pulgadas, 10 pulgadas, 12 pulgadas y 15 pulgadas de tiradas del poder también se proporcionan. Además de tiradas anteriores, modificadas para requisitos particulares del poder también se proporcionan.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-12A8 |
|
Movimiento de la cuña |
23m m |
|
Movimiento/diámetro de la garra |
10.6m m |
|
Fijación del diámetro con abrazadera |
34-304m m |
|
Tirón máximo de D.B |
54.9KN |
|
Fuerza de fijación con abrazadera máxima |
143.6KN |
|
Peso |
59.9KG |
|
Presión de Max.working |
2.7Mpa |
|
Número máximo de revoluciones |
3300 r.p.m |
|
Cilindro rotatorio aplicable |
TH-1291 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-12A8 | 304 | 110 | 220 |
171,4 |
139,72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| s. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
