Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Pago y términos de envío
Cantidad de orden mínima: 5 sistemas
Precio: USD 265-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Número de modelo: |
3H-04/05/06/08/10/12/15/18 |
Nombre de producto: |
Tirada hueco de la energía hydráulica |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
12m m |
Movimiento/diámetro de la garra: |
5.5m m |
Fijación del diámetro con abrazadera: |
7-110m m |
Tirón máximo de D.B: |
13.7KN |
Máximo que afianza la fuerza con abrazadera: |
28.4KN |
Presión de Max.Working: |
2.3Mpa |
Poder: |
Hidráulico |
Aplicación: |
Cortadora del tubo del torno del CNC |
Número de modelo: |
3H-04/05/06/08/10/12/15/18 |
Nombre de producto: |
Tirada hueco de la energía hydráulica |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
12m m |
Movimiento/diámetro de la garra: |
5.5m m |
Fijación del diámetro con abrazadera: |
7-110m m |
Tirón máximo de D.B: |
13.7KN |
Máximo que afianza la fuerza con abrazadera: |
28.4KN |
Presión de Max.Working: |
2.3Mpa |
Poder: |
Hidráulico |
Aplicación: |
Cortadora del tubo del torno del CNC |
1. descripción
Nuestra compañía es un proveedor profesional que se centra en toda clase de la tirada neumática, la tirada eléctrica y la otra tirada r y D, producción, ventas del poder por más de 10 años.

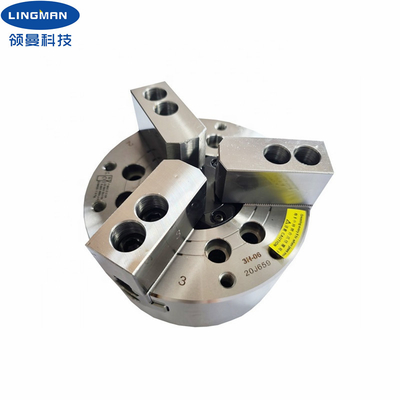

Esta tirada hueco es una patente nacional con los derechos de propiedad intelectual independientes. Este tres-mandíbula acuncado del producto a través del diámetro de agujero es grande, especialmente conveniente para la fijación con abrazadera de objetos especial-formados. La tirada del hueco del tres-mandíbula es un accesorio de la máquina-herramienta que utiliza el movimiento radial de las tres garras movibles que todas se distribuyen en el cuerpo de la tirada para afianzar y para colocar el objeto con abrazadera. la tirada del hueco del Tres-mandíbula consiste en el cuerpo de la tirada, el mecanismo movible del mandíbula y de arrastre del mandíbula. Se endurecen, tierra de la precisión y se lubrican directamente las superficies de deslizamiento. La ventaja de este producto miente en su alta estructura rígida y alta exactitud de fijación con abrazadera, que pueden localizar rápidamente el centro y ahorrar tiempo.
Los collares de encargo están disponibles además de tiradas del hueco del tamaño estándar.
2. parametrización para la optimización del tratamiento
|
Nombre de producto |
Tirada hueco |
|
Número de modelo |
3H-05 |
|
Movimiento de la cuña |
10m m |
|
Movimiento/diámetro de la garra |
5.4m m |
|
Fijación del diámetro con abrazadera |
12-135m m |
|
Tirón máximo de D.B |
17.1KN |
|
Máximo que afianza la fuerza con abrazadera |
35.8KN |
|
Peso |
6.7KG |
|
Presión de Max.working |
2.9Mpa |
|
Revoluciones máximas del número |
7000 r.p.m |
|
Cilindro rotatorio aplicable |
TH-536 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-05 | 135 | 60 | 110 | 82,6 | / | / | 4 | / | 26 | 1 | -9 | 20 | 12 |
4. Ventajas
| a. Diseño completo del movimiento |
| b. Amplia gama de usos, diversificación de procesar perfiles |
| c. Alta exactitud de colocación repetidor |
| d. Coste de mantenimiento bajo, vida de servicio larga |
|
e. Las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| s. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
