Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G400C-170
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 3800-4600/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
165m m |
Fuerza de fijación con abrazadera máxima: |
2KN |
Presión permisible: |
0.5-0.9MPa |
Velocidad del límite: |
130r/min |
Fijación de la gama con abrazadera: |
0-170m m |
Inercia rotatoria: |
6.1kg.㎡ |
Peso de la pieza de rotación: |
140kg |
Peso de unidad entero: |
240kg |
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
165m m |
Fuerza de fijación con abrazadera máxima: |
2KN |
Presión permisible: |
0.5-0.9MPa |
Velocidad del límite: |
130r/min |
Fijación de la gama con abrazadera: |
0-170m m |
Inercia rotatoria: |
6.1kg.㎡ |
Peso de la pieza de rotación: |
140kg |
Peso de unidad entero: |
240kg |
1. Descripition

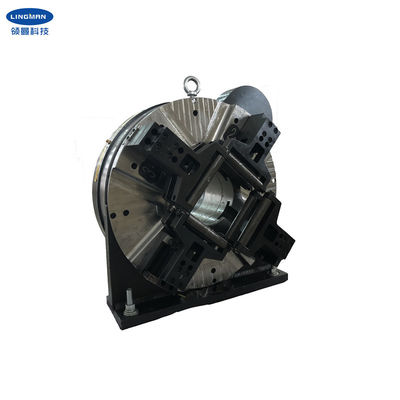

Nuestra tirada del laser se diseña principalmente para la cortadora del tubo del laser. La tirada del laser se utiliza para los tubos de la fijación con abrazadera y de alimentación al cortar el tubo. Puede afianzar no sólo los tubos redondos, pero también el tubo con abrazadera rectangular, tubo de L-shap, tubo de la H-forma y así sucesivamente.
Nuestra tirada es engranaje y de la estructura de estante comparado con otras tiradas, el transporte es mucho más grande que otros. El su grueso es también más fino que otros, así que tiene más de poco ruido al girar. El soporte bajo se integra con la base del motor, y tiene buena capacidad de a prueba de polvo. También causa fuerza de sustentación grande y buena estabilidad al girar.
Nuestra tirada realiza la fijación con abrazadera rápida y el aflojamiento girando la toma de aire del lado, disconnet la fuente de aire antes de trabajar.
Este tipo de tirada es ampliamente utilizado en cortadora especial del tubo del laser y otro el tubo que procesan el sysytem de la máquina-herramienta.
2. parametrización para la optimización del tratamiento
|
G400C-170 |
|
165m m |
|
2.45KN |
|
0.1-0.9MPa |
|
150r/min |
|
0-170m m |
|
280m m |
|
6.1Kg.m2 |
|
140kg |
|
240kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 8-M8 | 18X21 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
