Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G400C-170
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 3800-4600/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Movimiento de la garra: |
165m m |
Fuerza de fijación con abrazadera máxima: |
2KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
0-170m m |
Altura central: |
280m m |
Inercia rotatoria: |
3.95kg.㎡ |
Peso de la pieza de rotación: |
128.5kg |
Peso de unidad entero: |
210kg |
Movimiento de la garra: |
165m m |
Fuerza de fijación con abrazadera máxima: |
2KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
0-170m m |
Altura central: |
280m m |
Inercia rotatoria: |
3.95kg.㎡ |
Peso de la pieza de rotación: |
128.5kg |
Peso de unidad entero: |
210kg |
1. Descripition

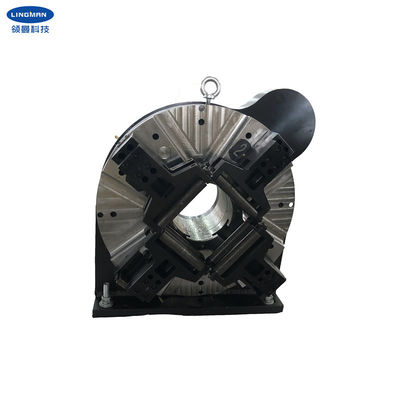

Esta tirada se diseña para el tubo del laser que corta el equipo. Puede realizar la fijación con abrazadera rápida y el aflojamiento girando la toma de aire del lado, disconnet la fuente de aire antes de trabajar. Es controlada cambiando los cilindros solos y dobles, que produce el differentc que afianza fuerzas con abrazadera, que tiene más ventajas de afianzar los tubos de paredes delgadas y los tubos con abrazadera resistentes.
2. parametrización para la optimización del tratamiento
|
G400C-170 |
|
165m m |
|
2.45KN |
|
0.1-0.9MPa |
|
150r/min |
|
0-170m m |
|
280m m |
|
3.95Kg.m2 |
|
97kg |
|
200kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 8-M8 | 18X21 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
