Hogar > Productos > Tirada del torno del CNC > 4 tirada hidráulica del torno del mandíbula de la pulgada 3, tirada egocentrista de tres mandíbulas

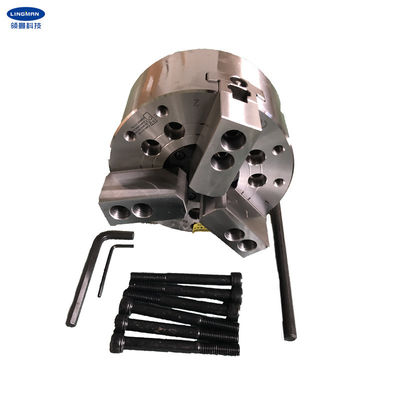

4 tirada hidráulica del torno del mandíbula de la pulgada 3, tirada egocentrista de tres mandíbulas

Detalles del producto

Lugar de origen: Changzhou, Jiangsu, China

Nombre de la marca: Lingman

Número de modelo: 3H-04

Pago y términos de envío

Cantidad de orden mínima: 5 SISTEMAS

Precio: USD 265-780 set

Detalles de empaquetado: Cartón de madera

Tiempo de entrega: 7-15 días del trabajo

Condiciones de pago: T/T, L/C

Capacidad de la fuente: 200 sistemas por mes

Consiga el mejor precio
Punto culminante:

Tirada del torno del mandíbula de la pulgada 3 del OEM 4

,

4 tirada hidráulica del torno del mandíbula de la pulgada 3

,

110m m tirada egocentrista de tres mandíbulas

Nombre de producto:
Tirada del poder
Material:
acero inoxidable
Movimiento de la cuña:
10m m
Movimiento/diámetro de la garra:
5.4m m
Fijación del diámetro con abrazadera:
7-110m m
Tirón máximo de D.B:
13.7KN
Fuerza de fijación con abrazadera máxima:
28.4KN
Peso:
4kg
Presión de Max.Working:
2.3Mpa
Poder:
Hidráulico
Estructura:
A través del agujero
Applicaion:
Máquina del torno del CNC
Nombre de producto:
Tirada del poder
Material:
acero inoxidable
Movimiento de la cuña:
10m m
Movimiento/diámetro de la garra:
5.4m m
Fijación del diámetro con abrazadera:
7-110m m
Tirón máximo de D.B:
13.7KN
Fuerza de fijación con abrazadera máxima:
28.4KN
Peso:
4kg
Presión de Max.Working:
2.3Mpa
Poder:
Hidráulico
Estructura:
A través del agujero
Applicaion:
Máquina del torno del CNC
4 tirada hidráulica del torno del mandíbula de la pulgada 3, tirada egocentrista de tres mandíbulas
4 tirada egocentrista del torno del mandíbula de la pulgada 3 para el router del CNC que graba la fresadora

1. descripción



Nuestra compañía es un proveedor profesional que se centra en el R&D, la producción y las ventas de diversas tiradas neumáticas, de tiradas eléctricas y de otras tiradas del poder por más de 10 años.



La tirada está en una estructura directa grande del agujero y tiene 3 mandíbulas en forma de cuña que sean especialmente convenientes para afianzar objetos con abrazadera especial-formados. Todas las superficies de deslizamiento se procesan con el tratamiento endurecido, precisión que muele y se lubrican directamente. En adicional, tiene alta rigidez y alta exactitud de fijación con abrazadera.



La tirada es sólida y durable y él puede actuar suavemente en la velocidad. También tiene altos exactitud para colocar la repetición y la fuerza grande de la abrazadera y conveniente para la producción automática. El diseño directo del agujero se puede utilizar para el proceso largo del objeto.

Excepto tirada del tamaño estándar, las tiradas modificadas para requisitos particulares también se proporcionan.




2. parametrización para la optimización del tratamiento



Número de modelo

3H-04

Movimiento de la cuña

10m m

Movimiento/diámetro de la garra

5.4m m

Fijación del diámetro con abrazadera

7-110m m

Tirón máximo de D.B

13.7KN

Fuerza de fijación con abrazadera máxima

28.4KN

Peso

4KG

Presión de Max.working

2.3Mpa

Revoluciones máximas del número

8000 r.p.m

Cilindro rotatorio aplicable

TH-536



3. dimensiones



4 tirada hidráulica del torno del mandíbula de la pulgada 3, tirada egocentrista de tres mandíbulas 0


Especificaciones B C D D1 D2 E E1 F Máximo de G. G mínimo. H J
3H-04 110 59 85 70,6 / / 4 / 26 3,5 -6,5 17,5 12



4 tirada hidráulica del torno del mandíbula de la pulgada 3, tirada egocentrista de tres mandíbulas 1


4. ventajas



a. diseño completo del movimiento
b. amplia gama de usos, diversificación de procesar perfiles
c. alta exactitud de colocación repetidor
d. coste de mantenimiento bajo, vida de servicio larga

e. las configuraciones múltiples están disponibles
e.1 sólido o hueco

Peine-tipo e.2 o tipo garras del mortaja-surco





5. cadena de producción

4 tirada hidráulica del torno del mandíbula de la pulgada 3, tirada egocentrista de tres mandíbulas 2

6. Nuestro servicio



A. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
b. trabajo profesional del equipo de diseño con usted.
s. equipo profesional del control de calidad para garantizar el de alta calidad.
d. proporcionar servicio del OEM y del ODM.
