Detalles del producto
Lugar de origen: China
Nombre de la marca: LINGMAN
Número de modelo: F130DF/F245DF/F365DF
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: USD3000-6000/SETS
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 30 días
Condiciones de pago: T/T
Capacidad de la fuente: 1000sets/month
Trazado de la garra/diámetro: |
124/236/357m m |
Fuerza máxima de la abrazadera: |
0.6/2.1/7.5kN |
Permita la presión: |
0.2-0.9MPa |
límite de velocidad de rotación: |
200/150/100r/min |
Distancia de sujeción: |
diameter4-128/6-242/5-362mm |
Altura central: |
235/315/465m m |
Inercia rotatoria: |
1.42/5.2/31.7kg.m2 |
peso de la pieza de rotación: |
71/120/333 kilogramo |
peso de unidad entero: |
134/250/531kg |
Trazado de la garra/diámetro: |
124/236/357m m |
Fuerza máxima de la abrazadera: |
0.6/2.1/7.5kN |
Permita la presión: |
0.2-0.9MPa |
límite de velocidad de rotación: |
200/150/100r/min |
Distancia de sujeción: |
diameter4-128/6-242/5-362mm |
Altura central: |
235/315/465m m |
Inercia rotatoria: |
1.42/5.2/31.7kg.m2 |
peso de la pieza de rotación: |
71/120/333 kilogramo |
peso de unidad entero: |
134/250/531kg |
Características del producto
1Alta eficiencia de transmisión y precisión de sincronización
2Cuando las dimensiones externas del mandril sean las mismas, el
el rango de dimensiones del tubo procesado es mayor, lo que puede utilizarse eficazmente para sujetar tuberías delgadas o accesorios de tuberías frágiles para evitar el aplanamiento, romper la limitación de los agujeros redondos,y el rango de sujeción es más amplio y más en línea con la demanda del mercado
3La posición de instalación del reductor se puede ajustar arbitrariamente.
- mejor efecto antpolvo y mayor resistencia a la contaminación

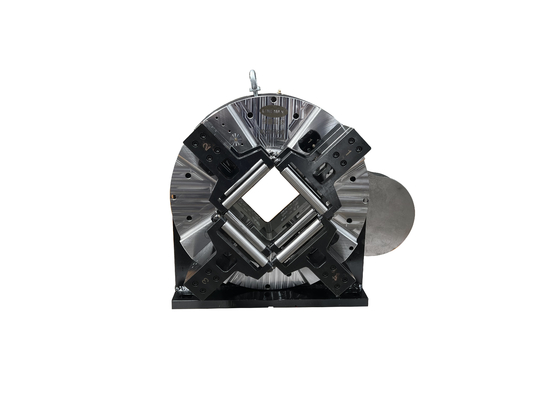

5El producto se utiliza ampliamente en el sistema de máquinas de procesamiento de tuberías, como la máquina especial de corte de tuberías láser.
Parámetro de rendimiento
| Modelo |
Golpe de garra (diámetro en mm) |
Fuerza máxima de sujeción kN |
permitir la presión En el caso de las |
r/min | Rango de sujeción en mm | Altura central en mm |
Inercia de rotación En kg.m2 |
peso de la pieza giratoria Kg | Peso unitario en kg |
| G360CF-130: el número de unidades de producción | 124 | 0.6 | 0.2 a 0.9 | 200 | φ4-128 años | 235 | 1.42 | 71 | 134 |
|
G620DF-245: el contenido de la sustancia |
236 |
2.1 |
0.2 a 0.9 | 150 | φ6-242 | 315 | 5.2 | 120 | 250 |
| G915DF-365: el contenido de la sustancia | 357 | 7.5 | 0.3-0.9 | 100 | φ5- 362 años | 465 | 31.7 | 333 | 531 |
Parámetros de las dimensiones
| Modelo | A. No | B. El trabajo | B1 | C. Las | D | - ¿ Por qué? | F: el precio | G. | H. | Yo... | J. | - ¿ Qué? | R | El S |
| G360CF-130: el número de unidades de producción | 430 | 235 | 440 | 620 | 120 | 80 | 368 | 272 | 130 | 200 | 324 | / | 12 M6 | 18X33 |
| G620DF-245: el contenido de la sustancia | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403.5 | 245 | / | 444.5 | / | / | 18X22 |
| G915DF-365: el contenido de la sustancia | 750 | 465 | 915 | 924 | 222 | 60 | 710 | 451 | 365 | / | / | 20 | / | 18X24 |
Nuestras ventajas:
1Más de 20 años de experiencia en la industria.
2Equipo profesional de I+D.
3Una actualización rápida.
4Productos de alta precisión.
5Productos personalizados.
