Detalles del producto
Lugar de origen: Jiangsu, China
Nombre de la marca: Lingman
Certificación: IOS9001
Número de modelo: W165J
Pago y términos de envío
Cantidad de orden mínima: 1 conjunto
Precio: 1800-2000
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 100 sistemas por semana
Modelo: |
W165J |
Nombre del producto: |
Las partidas de las máquinas y aparatos de la partida 85 |
Marca del producto: |
Lingman |
Movimiento de la garra: |
33m m |
Fuerza de fijación con abrazadera máxima: |
4.3KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
Se aplicará el procedimiento siguiente: |
Altura central: |
175m m |
Fabricado en: |
China |
Modelo: |
W165J |
Nombre del producto: |
Las partidas de las máquinas y aparatos de la partida 85 |
Marca del producto: |
Lingman |
Movimiento de la garra: |
33m m |
Fuerza de fijación con abrazadera máxima: |
4.3KN |
Presión permisible: |
0.3-1MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
Se aplicará el procedimiento siguiente: |
Altura central: |
175m m |
Fabricado en: |
China |
1Descripción

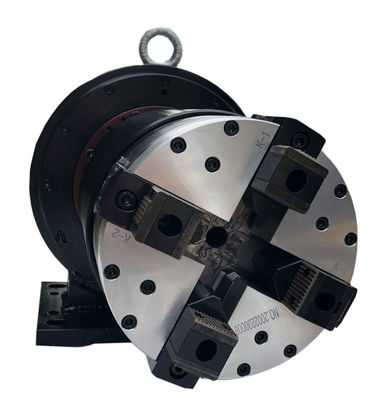

Nuestro chuck rotativo láser está especialmente diseñado para equipos de corte de tubos láser.Se puede utilizar como un husillo giratorio independiente con un mandril que puede sujetar firmemente la pieza de trabajo y girar simultáneamenteLa entrada de aire rotativo se logra a través del rotador equipado en el extremo para lograr acciones rápidas de sujeción y aflojamiento. La fuente de aire suministra aire continuamente durante el trabajo.
La fuerza de sujeción de la manivela rotativa láser es grande, la sujeción es estable; el ajuste es conveniente, la eficiencia es alta; la rigidez es mayor que una garra de sujeción larga,la precisión puede mantenerse durante mucho tiempo, y no hay ningún fenómeno que la deformación de flexión de la garra de sujeción afecte la precisión de rotación.
2. Parámetros de rendimiento
Número de modelo | W165J |
Golpe de garra | 33 mm |
Fuerza máxima de sujeción | 4.3KN |
Presión admisible | 0.3-1MPa |
Velocidad límite | 500 r/min |
Rango de sujeción | Se aplicará el procedimiento siguiente: |
Altura central | 175 mm |
Inercia de rotación | 0.3 kg.m2 |
Peso de las piezas giratorias | 69 kg de peso |
Peso total de la unidad | 95 kg |
Nota: los números anteriores son parámetros estándar. También podemos diseñar productos según los requisitos especiales de los clientes.
3. Las dimensiones
Especificaciones | A. No | B. El trabajo | B1 | C. Las | D | - ¿ Por qué? | F: el precio | Yo... | J. | - ¿ Qué? | M. | No | ¿ Qué? | P | - ¿ Qué? | R | El S | T. | G. |
W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | Las demás: | 18 | 325 | 690 |
4Ventajas
e.1 Sólido o hueco
e.2 Garras de tipo peine o de tipo ranura
