Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G500D-230
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 4400-5000 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 SISTEMAS POR MES
Nombre de producto: |
Tirada del laser G500D-230 |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.5KN |
Presión permisible: |
0.3-0.9Mpa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
8-228m m |
Altura central: |
315m m |
Inercia rotatoria: |
4.17kg.㎡ |
Nombre de producto: |
Tirada del laser G500D-230 |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.5KN |
Presión permisible: |
0.3-0.9Mpa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
8-228m m |
Altura central: |
315m m |
Inercia rotatoria: |
4.17kg.㎡ |
1. Descripción
Nuestra compañía es fabricante profesional de producir las tiradas para la cortadora del torno y del laser del CNC.
Las diversas clases de tiradas del laser se proporcionan. Proporcionamos las tiradas del laser para muchas cortadoras bien conocidas del laser en el país y en el extranjero. Nuestros productos también son dados la bienvenida por muchos clientes.

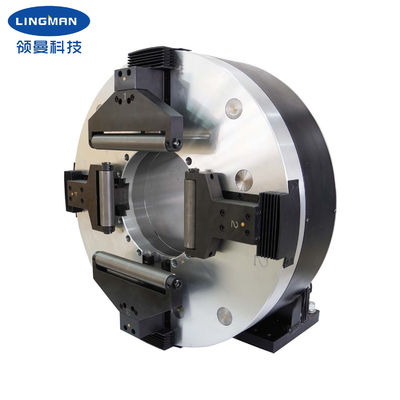

Esta tirada modelo del laser se diseña para el tubo del laser que corta el equipo, tirada principal del movimiento completo de cuatro mandíbulas. La tirada sí mismo se puede actuar como eje giratorio independiente. Después de que se fije la base del producto, necesita solamente conectar el motor y el engranaje favorables, y después conectar la fuente del aire comprimido (0.3-0.9mpa) para afianzar el objeto con abrazadera y para conducir el objeto para girar. Operación completa del movimiento de la tirada, ninguna necesidad de ajustar la posición de los cuatro mandíbulas. La tirada adopta una estructura completamente incluida con los rodamientos de rodillos cruzados. Comparado con los productos similares en el mercado, la tirada tiene una exactitud más alta de la rotación y exactitud de la repetición, así como una fuerza conmovedora más alta.
Los productos pueden ser ampliamente utilizados en el tubo que corta sistemas tales como cortadoras especiales del tubo del laser.
2. Parametrización para la optimización del tratamiento
|
Número de modelo |
G500D-230 |
| Movimiento de la garra | 242m m |
| Fuerza de fijación con abrazadera máxima | 1.5KN |
| Presión de Alloable | 0.3-0.9MPa |
| Velocidad del límite | 150/min |
| Fijación de la gama con abrazadera | 8-228m m |
| Altura central | 315m m |
| Inercia rotatoria |
4.18kg.㎡ |
| Peso de la pieza de rotación | 124kg |
| Peso de unidad entero | 245kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
