Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman

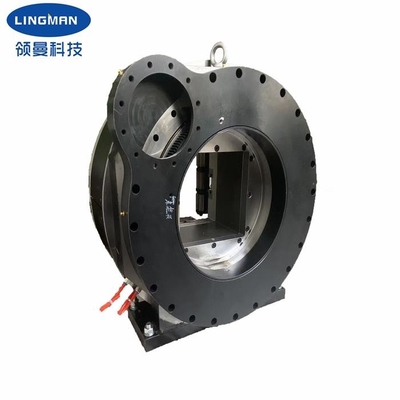

Número de modelo: Tirada rotatoria neumática G620DF-245
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4800-5200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
tirada rotatoria neumática |
Movimiento de la garra: |
237m m |
Fuerza de fijación con abrazadera máxima: |
2.11KN |
Presión permisible: |
0.20-0.92MPa |
Velocidad del límite: |
152r/min |
Fijación de la gama con abrazadera: |
6-242M M |
Altura central: |
315m m |
Inercia rotatoria: |
5.24kg.㎡ |
Nombre de producto: |
tirada rotatoria neumática |
Movimiento de la garra: |
237m m |
Fuerza de fijación con abrazadera máxima: |
2.11KN |
Presión permisible: |
0.20-0.92MPa |
Velocidad del límite: |
152r/min |
Fijación de la gama con abrazadera: |
6-242M M |
Altura central: |
315m m |
Inercia rotatoria: |
5.24kg.㎡ |
1. Descripción
Nuestra compañía tiene 15 años de fabricantes profesionales profesionales de la tirada de la cortadora del torno y del laser del CNC de la producción. Cuando el cortador de tubo del laser es que corta y de proceso de las instalaciones de tuberías, es necesario afianzar y fijar las instalaciones de tuberías con abrazadera con la tirada. El horario general de la tirada entera para los dos grupos de mandíbula puede abrirse y cerrarse respectivamente, pero en el tubo fino usado para afianzar con abrazadera o las colocaciones frágiles, su viaje del mandíbula no es fácil de controlar, abrazadera puede hacer el descenso del tubo, la fijación con abrazadera para hacer que procesando el tubo afianza plano o picadito con abrazadera causado procesando el pedazo del tubo, para solucionar este problema, en la tirada llena de la tirada de la perforación rectangular del movimiento de la serie del DF - G620DF - 245. La tirada es la última tirada del laser diseñada para 2022.
La tirada sí mismo puede trabajar como eje giratorio independiente. La nueva tirada tiene las ventajas siguientes: 1. La posición de instalación del reductor se puede ajustar arbitrariamente;
2. reduzca la dificultad del proceso y de la fabricación, que es conducente a la producción en masa; El efecto a prueba de polvo es mejor y la resistencia de la contaminación es más fuerte;
3. El producto es ampliamente utilizado en la cortadora especial del tubo del laser y el otro sistema de la máquina de proceso del tubo.
2. Parametrización para la optimización del tratamiento
Nombre de producto | Tirada rotatoria neumática |
Número de modelo |
G620DF-245 |
Movimiento de la garra | 236m m |
Fuerza de fijación con abrazadera máxima | 2.1KN |
Presión de Alloable | 0.2-0.9MPa |
Velocidad del límite | 150/min |
Fijación de la gama con abrazadera | 6-242m m |
Altura central | 315m m |
Inercia rotatoria |
5.2kg.㎡ |
Peso de la pieza de rotación | 120kg |
Peso de unidad entero | 250kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403,5 | 245X245 | / | 444,5 | / | / | / | 18X22 |
4. Ventajas
a. diseño completo del movimiento |
b. amplia gama de usos, diversificación de procesar perfiles |
c. alta exactitud de colocación repetidor |
d. coste de mantenimiento bajo, vida de servicio larga |
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
b. Trabajo profesional del equipo de diseño con usted. |
c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
d. Con tal de que servicio del OEM y del ODM. |
6. Cadena de producción
