Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: ChuckG700D-270 rotatorio neumático
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 4800-5200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada rotatoria neumática |
Movimiento de la garra: |
242m m |
Fuerza de fijación con abrazadera máxima: |
3.16KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
115r/min |
Fijación de la gama con abrazadera: |
15-270m m |
Altura central: |
375m m |
Inercia rotatoria: |
10.92kg.㎡ |
Nombre de producto: |
Tirada rotatoria neumática |
Movimiento de la garra: |
242m m |
Fuerza de fijación con abrazadera máxima: |
3.16KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
115r/min |
Fijación de la gama con abrazadera: |
15-270m m |
Altura central: |
375m m |
Inercia rotatoria: |
10.92kg.㎡ |
1. Descripción

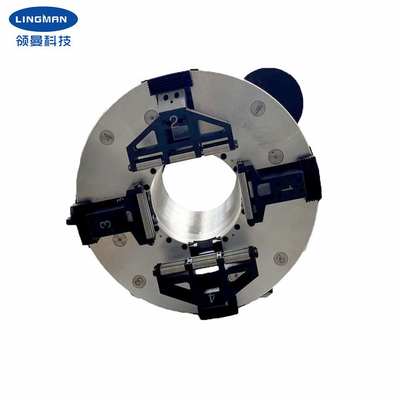

La tirada es una tirada llena del amo del movimiento del cuatro-mandíbula diseñada especialmente para el tubo del laser que corta el equipo. La tirada sí mismo puede trabajar como eje giratorio independiente. Después de que la base del producto sea fija, apenas añada la conexión favorable del motor y del engranaje, y después conecte la fuente del aire comprimido (0.3-0.9mpa) para afianzar el objeto con abrazadera y para conducir el objeto para girar. Operación completa del movimiento de la tirada, ninguna necesidad de ajustar la posición de las cuatro PATAS. La tirada adopta la estructura completamente incluida, equipada de los rodamientos de rodillos cruzados. Comparado con los productos similares en el mercado, la tirada tiene una exactitud más alta de la rotación y exactitud de la repetición, así como una fuerza de fijación con abrazadera más alta.
El desarrollo de la serie entera de laser que corta la tirada doble del eje del cuatro-mandíbula del poder es la síntesis de la tirada pre-neumática y de otros productos neumáticos relacionados de nuestra compañía, después de muchas veces de mejorar la calidad de la investigación y del diseño. Tiene las características de la estructura simple, de la instalación conveniente, de la aplicabilidad fuerte, de la fijación con abrazadera limpia y durable, confiable y de la precisión durable. Puede mejorar eficacia de operación, reducir coste de fabricación y reducir la intensidad de trabajo de empleados. Este producto es conveniente para la cortadora profesional del tubo, máquina de la placa de tubos y otras piezas conmovedoras del tubo, convenientes para toda clase de tubo redondo, tubo cuadrado, tubo rectangular, corte elíptico del tubo que procesa, una pequeña modificación de la garra se pueden cortar toda clase de formas del tubo.
2. Parametrización para la optimización del tratamiento
| Nombre de producto | Tirada rotatoria neumática |
|
Número de modelo |
G700D-270 |
| Movimiento de la garra | 240m m |
| Fuerza de fijación con abrazadera máxima | 3.15KN |
| Presión de Alloable | 0.3-0.9MPa |
| Velocidad del límite | 120/min |
| Fijación de la gama con abrazadera | 15-265m m |
| Altura central | 375m m |
| Inercia rotatoria |
10.9kg.㎡ |
| Peso de la pieza de rotación | 215kg |
| Peso de unidad entero | 307kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
