Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Pago y términos de envío
Cantidad de orden mínima: 5 sistemas
Precio: USD 265-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Número de modelo: |
3H-15 |
Nombre de producto: |
Tirada del poder |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
24m m |
Movimiento/diámetro de la garra: |
10.7m m |
Fijación del diámetro con abrazadera: |
50-381m m |
Tirón máximo de D.B: |
71KN |
Máximo que afianza la fuerza con abrazadera: |
179.8KN |
Presión de Max.Working: |
2.4MPa |
Peso: |
120 KILOGRAMOS |
Hacer juego el CYL.: |
TH-1512 |
Max Speed: |
2500 minutos/r.p.m |
Número de modelo: |
3H-15 |
Nombre de producto: |
Tirada del poder |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
24m m |
Movimiento/diámetro de la garra: |
10.7m m |
Fijación del diámetro con abrazadera: |
50-381m m |
Tirón máximo de D.B: |
71KN |
Máximo que afianza la fuerza con abrazadera: |
179.8KN |
Presión de Max.Working: |
2.4MPa |
Peso: |
120 KILOGRAMOS |
Hacer juego el CYL.: |
TH-1512 |
Max Speed: |
2500 minutos/r.p.m |
1. descripción
Este producto es un producto nacional de la patente con los derechos de propiedad intelectual independientes.

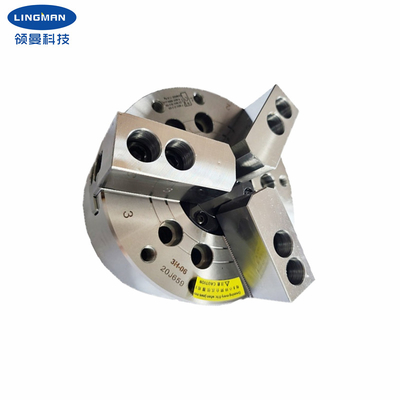

La tirada sí mismo es un cilindro con un pistón incorporado, y las acciones de fijación con abrazadera y de aflojamiento se observan a través del mecanismo de control de la cola del eje. Este producto es un por-agujero acuncado del tres-mandíbula del diámetro grande, especialmente conveniente para la fijación con abrazadera de objetos irregulares. Se endurecen, tierra de la precisión y se lubrican directamente las superficies de deslizamiento. Las ventajas de esta mentira del producto en su alta estructura rígida y alta exactitud de fijación con abrazadera. Sus ventajas son: 1. acero de aleación de alta calidad, después del tratamiento térmico especial y del tratamiento superficial de la nitruración, más de alta resistencia, desgaste-más resistente.
2. Todas las superficies de ajuste grinded por la precisión, con la precisión estable y durable. Lubricación en el lugar, vida de servicio larga.
Los productos son convenientes para el engranaje que procesa, tipo del disco, tipo corto del eje de proceso del objeto.
Además de tiradas del tamaño estándar, también ofrecemos las tiradas de encargo para los tornos del CNC, los tornos regulares y otro el equipo requiriendo los tornos rotatorios ser mejorado.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-15 |
|
Movimiento de la cuña |
23m m |
|
Movimiento/diámetro de la garra |
10.6m m |
|
Fijación del diámetro con abrazadera |
50-381m m |
|
Tirón máximo de D.B |
71KN |
|
Máximo que afianza la fuerza con abrazadera |
179.8KN |
|
Peso |
120KG |
|
Presión de Max.working |
2.4Mpa |
|
Revoluciones máximas del número |
2500 r.p.m |
|
Cilindro rotatorio aplicable |
TH-1512 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| s. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
