Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G500D-230
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4800-5200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada neumática |
Movimiento de la garra: |
225m m |
Fuerza de fijación con abrazadera máxima: |
1.6KN |
Presión permisible: |
0.3-0.92MPa |
Velocidad del límite: |
140r/min |
Fijación de la gama con abrazadera: |
8-225m m |
Altura central: |
los 316Mm |
Inercia rotatoria: |
4.19kg.㎡ |
Nombre de producto: |
Tirada neumática |
Movimiento de la garra: |
225m m |
Fuerza de fijación con abrazadera máxima: |
1.6KN |
Presión permisible: |
0.3-0.92MPa |
Velocidad del límite: |
140r/min |
Fijación de la gama con abrazadera: |
8-225m m |
Altura central: |
los 316Mm |
Inercia rotatoria: |
4.19kg.㎡ |
1. Descripción

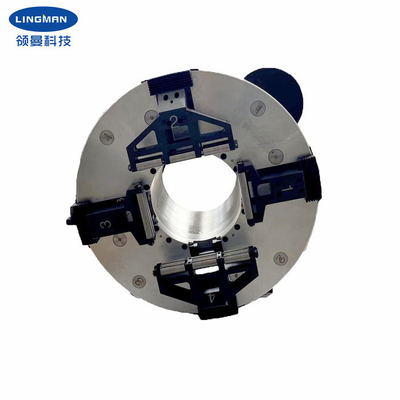

La tirada es una tirada principal del movimiento completo del cuatro-mandíbula diseñada especialmente para el tubo del laser que corta el equipo. Esto tiene un eje independiente giratorio en el centro, que puede sostener firmemente el objeto y girar simultáneamente. Después de que la base del producto se fije, necesita solamente añadir el motor favorable y conectar con el engranaje, y después conectar la fuente del aire comprimido (0.3-0.9mpa) para afianzar el objeto con abrazadera y para conducir el objeto para girar. Tirada para la operación completa del movimiento, ninguna necesidad de ajustar la posición de las cuatro garras. Tubo redondo del clip de la poder, tubo cuadrado, tubo rectangular, mejorar eficacia de la producción. Comparado con los productos similares en el mercado, la tirada tiene una exactitud más alta de la rotación y exactitud de la repetición, así como una fuerza de fijación con abrazadera más alta, su altura de centro de 315m m, afianzando la gama con abrazadera de 8-228m m.
Los productos pueden ser ampliamente utilizados en la cortadora especial del tubo del laser y el otro sistema de la máquina de proceso del tubo.
2. Parametrización para la optimización del tratamiento
|
Número de modelo |
G500D-230 |
| Movimiento de la garra | 220m m |
| Fuerza de fijación con abrazadera máxima | 1.5KN |
| Presión de Alloable | 0.3-0.9MPa |
| Velocidad del límite | 150r/min |
| Fijación de la gama con abrazadera | 8-228m m |
| Altura central | 315m m |
| Inercia rotatoria |
4.18kg.㎡ |
| Peso de la pieza de rotación | 124kg |
| Peso de unidad entero | 245kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
