Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada G400DB-175 del laser
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4800-5400/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
162 mm |
Fuerza de fijación con abrazadera máxima: |
0.8KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
8-170m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.1kg.㎡ |
Peso de la pieza de rotación: |
125kg |
Peso de unidad entero: |
195KG |
Uso: |
Máquina de corte por láser |
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
162 mm |
Fuerza de fijación con abrazadera máxima: |
0.8KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
8-170m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.1kg.㎡ |
Peso de la pieza de rotación: |
125kg |
Peso de unidad entero: |
195KG |
Uso: |
Máquina de corte por láser |
1. Descripción

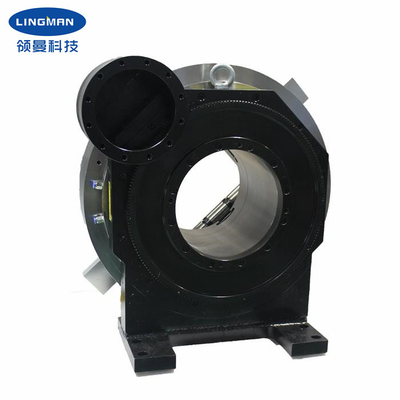

G400DB-175 es una clase de tirada del laser que se haga principalmente para la cortadora del laser. Y el laser arroja sí mismo se puede utilizar como eje independiente y la tirada del laser puede afianzar el objeto con abrazadera y girar al mismo tiempo.
Las acciones de fijación con abrazadera y de aflojamiento rápidas se pueden hacer por la rotación lateral de la entrada de aire, y desconectan la fuente de aire para comenzar el trabajo. Después de fijar la base del producto, conecte el motor hecho juego con el engranaje, y conecte la fuente del aire comprimido (0.2-0.9Mpa) para realizar la fijación y la conducción del objeto con abrazadera para girar. Se utiliza principalmente para el objeto que afianza con abrazadera y que gira.
Esta tirada del laser tiene cuatro mandíbulas y es una tirada automática del dual-poder. Tiene rotación lisa, altos exactitud y de poco ruido. Cuál es más, es inercia ligera y pequeña, éstos pueden mejorar la eficacia que corta y también pueden ahorrar energía.
2. parametrización para la optimización del tratamiento
|
Tirada del laser |
|
162m m |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170m m |
|
260m m |
|
3.2kg.m2 |
|
125kg |
|
190kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | |
| G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
