Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada rotatoria neumática G500DC-230
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4200-4900/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
nombre de producto: |
Tirada rotatoria neumática del laser |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.5KN |
Presión permisible: |
0.3-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
8-173m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.kg.㎡ |
Característica: |
Una mejor resistencia de desgaste |
nombre de producto: |
Tirada rotatoria neumática del laser |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.5KN |
Presión permisible: |
0.3-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
8-173m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.kg.㎡ |
Característica: |
Una mejor resistencia de desgaste |
1. Descripition

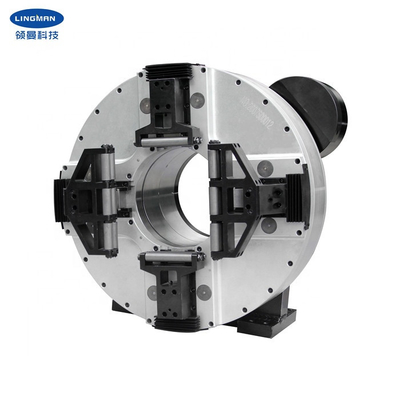

Nuestra tirada rotatoria neumática se diseña principalmente para la cortadora del tubo del laser. Esta tirada neumática puede también afianzar redondo, rectanbular, cuadrado con abrazadera, H-forma y los tubos de la L-forma, que pueden resolver sus diversos requirments.
Esta tirada es el último diseño. La tirada rotatoria neumática es un diseño completo del movimiento, tan allí no es ninguna necesidad de ajustar la posición de los cuatro mandíbulas. El movimiento/el diámetro de la garra de esta tirada rotatoria neumática de la clase es 220m m, la fuerza de fijación con abrazadera máxima es 1.5KN y la altura central es 315m m. En el caso de la presión de aire baja, una fuerza de fijación con abrazadera más pequeña puede ser obtenida.
La tirada pneuamtic puede trabajar en movimiento completo sin el ajuste adicional de cuatro mandíbulas. Adoptando una estructura completamente cerrada, la tirada tiene mejor estabilidad y lleva resistencia. Tiene vida de servicio más larga, una exactitud rotatoria más alta y repetido colocando la exactitud becaused del rodamiento de rodillos cruzado interno.
2. parametrización para la optimización del tratamiento
|
Tirada rotatoria neumática |
|
G500DC-230 |
|
220m m |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228m m |
|
315m m |
|
² de los 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensiones
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. ventajas
a. el movimiento completo diseñó la tirada rotatoria neumática |
b. amplia gama de usos, diversificación de procesar perfiles |
c. alta exactitud de colocación repetidor |
d. coste de mantenimiento bajo, vida de servicio larga |
e. las configuraciones múltiples están disponibles |
5. Nuestro servicio
a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
b. Trabajo profesional del equipo de diseño con usted. |
c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
d. Con tal de que servicio del OEM y del ODM. |
6. cadena de producción
