Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada G600JF-230 del laser
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 3800-6500 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 SISTEMAS POR MES
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.7KN |
Presión permisible: |
0.25-0.9MPa |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
10-230m m |
Altura central: |
350m m |
Inercia rotatoria: |
4.5kg.㎡ |
Peso de la pieza de rotación: |
141Kg |
Característica: |
Baje el porcentaje de averías |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.7KN |
Presión permisible: |
0.25-0.9MPa |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
10-230m m |
Altura central: |
350m m |
Inercia rotatoria: |
4.5kg.㎡ |
Peso de la pieza de rotación: |
141Kg |
Característica: |
Baje el porcentaje de averías |
1. Descripción

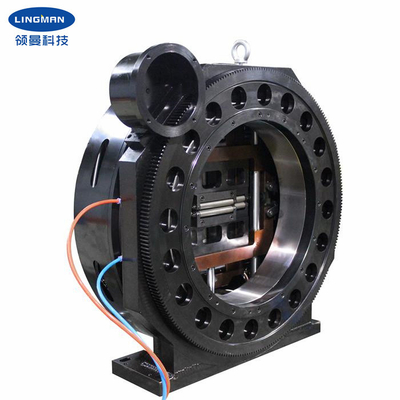

Esta tirada del laser es de uso general en cortadora de la fibra del laser, se puede utilizar como eje giratorio independiente. Al mismo tiempo, el objeto puede ser sostenido firmemente mientras que gira.
La toma de aire lado-giratoria permite la acción de fijación con abrazadera y de aflojamiento rápida y puede actuar sin la desconexión de la fuente de aire.
Tirada directamente usando salida del cilindro. Alta eficacia mecánica, pequeña pérdida de energía, salida grande que afianza la fuerza con abrazadera, fuerza de fijación con abrazadera estable. Comparado con otras tiradas del laser en el mercado, el producto tiene estructura simple, pocos componentes, porcentaje de averías ligero, bajo, funcionamiento estable, pequeño momento de inercia, consumo de energía baja.
La perforación rectangular de la acción de la tirada doble neumática simple del laser es conveniente para el laser que corta el equipo, tubo rotatorio de la ronda del corte, tubo cuadrado, tubo elíptico y así sucesivamente.
2. parametrización para la optimización del tratamiento
|
Tirada del laser |
|
G600JF-230 |
|
220m m |
|
1.7KN |
|
0.25-0.9MPa |
|
200r/min |
|
10-170m m |
|
350m m |
|
² de los 4.5g.m |
|
141kg |
|
219kg |
3.Dimensions
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | L | O | R | S | |
G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4. ventajas
1. diseño completo del movimiento
2. amplia gama de usos, diversificación de procesar perfiles
3. alta exactitud de colocación repetidor
4. coste de mantenimiento bajo, vida de servicio larga
5. las configuraciones múltiples están disponibles
5,1 sólido o hueco
Peine-tipo 5,2 o tipo garras del mortaja-surco
5. Nuestro servicio
1. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
2. trabajo profesional del equipo de diseño con usted.
3. Equipo profesional del control de calidad para garantizar el de alta calidad.
4. Con tal de que servicio del OEM y del ODM.
6. cadena de producción
