Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada G400JF-170 del laser
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 3800-6500 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Movimiento de la garra: |
154m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.25-0.9MPa |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
16-170m m |
Altura central: |
260m m |
Inercia rotatoria: |
1.72kg.㎡ |
Peso de la pieza de rotación: |
89kg |
Característica: |
Baje el porcentaje de averías |
Movimiento de la garra: |
154m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.25-0.9MPa |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
16-170m m |
Altura central: |
260m m |
Inercia rotatoria: |
1.72kg.㎡ |
Peso de la pieza de rotación: |
89kg |
Característica: |
Baje el porcentaje de averías |
1. Descripción

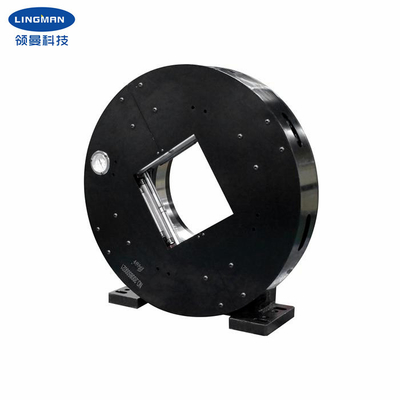

La tirada del laser es de uso general en cortadoras de la fibra del laser y se puede utilizar como eje giratorio independiente. Al mismo tiempo, el objeto puede ser sostenido firmemente mientras que gira.
La toma de aire lado-giratoria permite la acción de fijación con abrazadera y de aflojamiento rápida y puede actuar sin la desconexión de la fuente de aire.
La tirada del laser utiliza directamente la salida del cilindro, fuerza de la salida y la presión de aire es proporción linear, fácil alcanzar control del software. Alta eficacia mecánica, pequeña pérdida de energía, salida grande que afianza la fuerza con abrazadera, fuerza de fijación con abrazadera estable. Como resultado de tomar el cilindro para afianzar el objeto con abrazadera directamente, así que del movimiento de trabajo del cilindro es el movimiento de trabajo de la tirada, que también ampliará la gama de fijación con abrazadera de la tirada. El tamaño axial de la tirada es pequeño, y el coste de la cola cero es más bajo.
La tirada del laser se diseña con el agujero medio cuadrado. Comparado con la tirada redonda del laser del agujero, se aumenta el tamaño cuadrado del tubo y se agranda la gama del uso.
2. parametrización para la optimización del tratamiento
|
Tirada del laser |
|
G400JF-170 |
|
154m m |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/min |
|
16-170m m |
|
260m m |
|
1.72g.m2 |
|
89kg |
|
144kg |
3.Dimensions
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | L | O | R | S | |
G400JF-170 | 500 | 260 | 510 | 515 | 164,5 | 100 | 440 | 175,5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
4. Ventajas
1. Diseño completo del movimiento
2. Amplia gama de usos, diversificación de procesar perfiles
3. Alta exactitud de colocación repetidor
4. coste de mantenimiento bajo, vida de servicio larga
5. las configuraciones múltiples están disponibles
5,1 sólido o hueco
Peine-tipo 5,2 o tipo garras del mortaja-surco
5. Nuestro servicio
1. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
2. trabajo profesional del equipo de diseño con usted.
3. Equipo profesional del control de calidad para garantizar el de alta calidad.
4. Con tal de que servicio del OEM y del ODM.
6. cadena de producción
