Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G400C-170
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 6600-7200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 SISTEMAS POR MES
Nombre de producto: |
tirada del laser del Lleno-movimiento |
Movimiento de la garra: |
165m m |
Fuerza de fijación con abrazadera máxima: |
1.36-2.45KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
0-170m m |
Altura central: |
280m m |
Inercia rotatoria: |
3.95kg.㎡ |
Característica: |
Una precisión de fijación con abrazadera más alta |
Nombre de producto: |
tirada del laser del Lleno-movimiento |
Movimiento de la garra: |
165m m |
Fuerza de fijación con abrazadera máxima: |
1.36-2.45KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
0-170m m |
Altura central: |
280m m |
Inercia rotatoria: |
3.95kg.㎡ |
Característica: |
Una precisión de fijación con abrazadera más alta |
1. Descripción

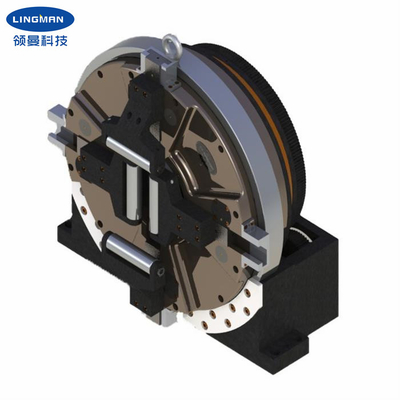

Esta tirada es una tirada principal del lleno-movimiento del cuatro-mandíbula diseñada para el tubo del laser que corta el equipo. Éste tiene una tirada en el centro que puede sostener el objeto firmemente y girar al mismo tiempo. Después de producto se fija la base, sólo el motor a juego se añade y está conectado con el engranaje, y entonces la fuente del aire comprimido (0.1-0.9Mpa) está conectada para alcanzar la fijación del objeto con abrazadera y la conducción del objeto para girar. La acción de fijación con abrazadera y de liberación rápida es observada girando la toma de aire de lado. Comparado con los productos similares en el mercado, esta tirada tiene exactitud y una repetibilidad más alta de la rotación, y una fuerza de fijación con abrazadera más alta.
El producto puede ser ampliamente utilizado en cortadora especial del tubo del laser y otro el tubo que procesan sistemas de la máquina-herramienta.
2. Parametrización para la optimización del tratamiento
|
Número de modelo |
G400C-170 |
| Movimiento de la garra | 165m m |
| Fuerza de fijación con abrazadera máxima | 1.36-2.45KN |
| Presión de Alloable | 0.1-0.9MPa |
| Velocidad del límite | 150r/min |
| Fijación de la gama con abrazadera | 0-170m m |
| Altura central | 280m m |
| Inercia rotatoria | 3.95kg.㎡ |
| Peso de la pieza de rotación | 128.5kg |
| Peso de unidad entero | 210kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
