Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: GW500B-220
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 3600-4800/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
100m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
400r/min |
Fijación de la gama con abrazadera: |
20-210m m |
Inercia rotatoria: |
11.5kg.㎡ |
Peso de la pieza de rotación: |
271kg |
Peso de unidad entero: |
450kg |
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
100m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
400r/min |
Fijación de la gama con abrazadera: |
20-210m m |
Inercia rotatoria: |
11.5kg.㎡ |
Peso de la pieza de rotación: |
271kg |
Peso de unidad entero: |
450kg |
1. Descripition

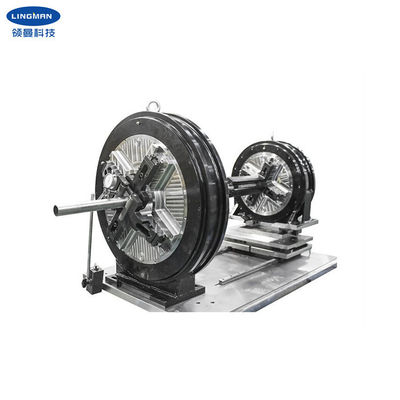

Nuestra tirada del laser se diseña principalmente para la cortadora del tubo del laser. La tirada del laser se utiliza para los tubos de la fijación con abrazadera y de alimentación al cortar el tubo. Esta tirada del laser es poder dual del cuatro-mandíbula con en pares la estructura egocentrista, que puede afianzar las piezas del cuadrado con abrazadera del roundm, rectangulares, elípticas y otro centralmente. Debido a la longitud larga de las piezas procesadas por el cortador, la tirada principal usada como la posición principal del corte del laser y la tirada de la alimentación hecha juego con ella están instaladas generalmente en pares en la máquina.
Puede realizar la fijación con abrazadera rápida y el aflojamiento girando la toma de aire del lado, disconnet la fuente de aire antes de trabajar. Es controlado cambiando los cilindros solos y dobles, que produce el differentc que afianza fuerzas con abrazadera, que tiene más ventajas de afianzar los tubos de paredes delgadas y los tubos con abrazadera resistentes.
Excepto tirada del laser, también podemos proporcionar la caja de cambios modificada para requisitos particulares. Puede ser montada en top o la parte inferior de la tirada.
2. parametrización para la optimización del tratamiento
|
GW500B-220 |
|
100m m |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/min |
|
20-210m m |
|
400m m |
|
11.5Kg.m2 |
|
271kg |
|
450kg |
3. dimensiones
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
GW500B-220 | 600 | 400 | 730 | 765 | 238 | 195 | 530 | 216 | 220 | 180 | 4-M10 | 18 |
4. ventajas
a. diseño completo del movimiento |
b. amplia gama de usos, diversificación de procesar perfiles |
c. alta exactitud de colocación repetidor |
d. coste de mantenimiento bajo, vida de servicio larga |
e. las configuraciones múltiples están disponibles |
5. cadena de producción
6. Nuestro servicio
A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
b. trabajo profesional del equipo de diseño con usted. |
c. equipo profesional del control de calidad para garantizar el de alta calidad. |
d. proporcionar servicio del OEM y del ODM. |
