Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: GW400A-165
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 2200-2800/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
60m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
20-160m m |
Inercia rotatoria: |
6.5kg.㎡ |
Peso de la pieza de rotación: |
192kg |
Peso de unidad entero: |
315kg |
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
60m m |
Fuerza de fijación con abrazadera máxima: |
1.2KN |
Presión permisible: |
0.4-0.9MPa |
Velocidad del límite: |
500r/min |
Fijación de la gama con abrazadera: |
20-160m m |
Inercia rotatoria: |
6.5kg.㎡ |
Peso de la pieza de rotación: |
192kg |
Peso de unidad entero: |
315kg |
1. Descripition

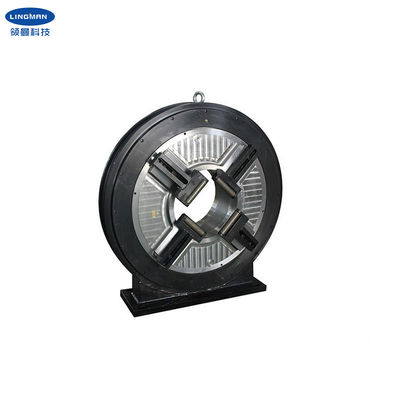

Nuestra tirada del laser se diseña principalmente para la cortadora del tubo del laser. La tirada del laser se utiliza para los tubos de la fijación con abrazadera y de alimentación al cortar el tubo. Puede afianzar no sólo los tubos redondos, pero también el tubo con abrazadera rectangular, tubo de L-shap, tubo de la H-forma y así sucesivamente.
Puede realizar la fijación con abrazadera rápida y el aflojamiento girando la toma de aire del lado, disconnet la fuente de aire antes de trabajar. Es controlado cambiando los cilindros solos y dobles, que produce el differentc que afianza fuerzas con abrazadera, que tiene más ventajas de afianzar los tubos de paredes delgadas y los tubos con abrazadera resistentes.
Debido a la longitud larga de las piezas procesadas por el cortador, la tirada principal usada como la posición principal del corte del laser y la tirada de la alimentación hecha juego con ella están instaladas generalmente en pares en la máquina.
2. parametrización para la optimización del tratamiento
|
GW400A-165 |
|
60m m |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/min |
|
20-160m m |
|
350m m |
|
6.5Kg.m2 |
|
192kg |
|
315kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
| GW400A-165 | 580 | 350 | 640 | 660 | 208 | 165 | 500 | 226 | 165 | 175 | 9-M10 | 18 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
