Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: JAB-25
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 480-950/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada neumática |
materia prima: |
Acero |
Lado del empuje: |
128.4cm2 |
Lado del tirón: |
119.7cm2 |
Agujero del paso: |
30m m |
A través del agujero: |
25m m |
Fuerza de fijación con abrazadera máxima: |
7.8/7.2 |
Perno de conexión: |
4-M8 |
Collar del adaptador: |
YB-25 |
Tornillo de la fijación del collar: |
2-M5 |
Peso: |
9.5KG |
Uso: |
Torno del CNC |
Nombre de producto: |
Tirada neumática |
materia prima: |
Acero |
Lado del empuje: |
128.4cm2 |
Lado del tirón: |
119.7cm2 |
Agujero del paso: |
30m m |
A través del agujero: |
25m m |
Fuerza de fijación con abrazadera máxima: |
7.8/7.2 |
Perno de conexión: |
4-M8 |
Collar del adaptador: |
YB-25 |
Tornillo de la fijación del collar: |
2-M5 |
Peso: |
9.5KG |
Uso: |
Torno del CNC |

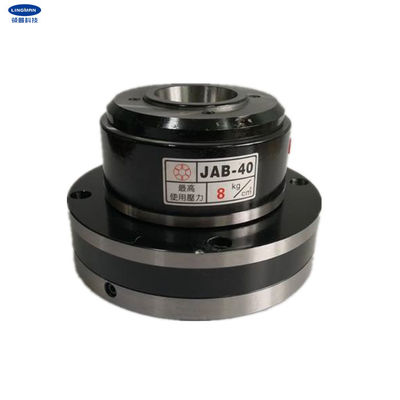

1. Descripción
Nuestra compañía fabrica principalmente diferentes tipos de tiradas que se apliquen en las cortadoras del laser, tornos del CNC, tornos autos y así sucesivamente. Esta clase de tirada se puede utilizar para la extensión interna y la fijación con abrazadera externa. La estructura de ella es acero sometido a un tratamiento térmico integrado. El transporte no tiene ninguna carga y la tirada tiene buena capacidad en la velocidad y tiene vida de servicio larga. Todavía está en baja temperatura al girar. Es poder bidireccional forzar al ope el collar. Cuando se interrumpe la presión, la tirada se cierra en sí mismo y se mantiene un estado de fijación con abrazadera.
Es fácil y conveniente instalarlo, apenas para necesitar conectar directamente el reborde con el eje principal. Puede ser conectado con el sistema de la máquina a través de una válvula de combinación de tres puntos. El collar no contrae y se puede controlar normalmente. La longitud de la exactitud del cuerpo está dentro 0.01m m.
Esto arroja se aplica a los tornos, tornos del CNC, máquinas grindling, poniendo en un índice las placas, torneado del objeto del lote y así sucesivamente. Excepto esta clase de tirada, otros tipos de tiradas también se proporcionan.
2. parametrización para la optimización del tratamiento
|
JAB-25 |
|
128.4cm2 |
|
119.7cm2 |
|
0.3-0.8MPa |
|
4000r/min |
|
30m m |
|
25m m |
|
7.8/7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
3. dimensiones
| Especificaciones | B | C | D | E | F | G | H | Yo | L | |
| JAB-25 | 167 | 130 | 25 | 104 | 52 | 48 | 5 | 8,5 | 147 | 108 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
