Detalles del producto
Lugar de origen: China
Nombre de la marca: LINGMAN
Número de modelo: G400JF-170/G600JF-230/G800JF-360
Pago y términos de envío
Cantidad de orden mínima: 10
Precio: USD3000-6000/SETS
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 30days
Condiciones de pago: T/T
Capacidad de la fuente: 1000sets/month
Movimiento/diámetro de la garra: |
154/220/180m m |
Fuerza máxima de la abrazadera: |
1.2/1.7/4.5kN |
Permita la presión: |
0.4-0.9Mpa |
límite de velocidad de rotación: |
500/500/500r/min |
Fijación de la gama con abrazadera: |
diameter16-170/10-230/5-360mm |
Altura central: |
260/350/430m m |
Inercia rotatoria: |
1.72/4.5/17.19kg.m2 |
Peso de la pieza de rotación: |
89/141/303kg |
Peso de unidad entero: |
144/219/452kg |
Movimiento/diámetro de la garra: |
154/220/180m m |
Fuerza máxima de la abrazadera: |
1.2/1.7/4.5kN |
Permita la presión: |
0.4-0.9Mpa |
límite de velocidad de rotación: |
500/500/500r/min |
Fijación de la gama con abrazadera: |
diameter16-170/10-230/5-360mm |
Altura central: |
260/350/430m m |
Inercia rotatoria: |
1.72/4.5/17.19kg.m2 |
Peso de la pieza de rotación: |
89/141/303kg |
Peso de unidad entero: |
144/219/452kg |

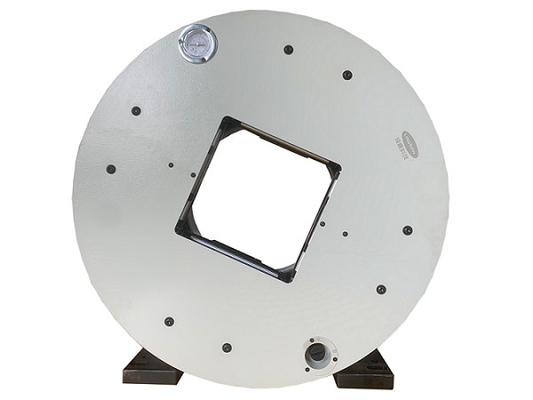

Mandril láser neumático Simple de doble acción para placa de tubo integrado-HSG/XT/Jiatai/PENTA CHUTIAN/LONGXIN/han's laser
Este producto está especialmente diseñado para equipos de corte de tuberías por láser.El producto en sí puede usarse como un husillo giratorio independiente, con un mandril en el medio que puede sujetar firmemente la pieza de trabajo y girar al mismo tiempo.Puede realizar una sujeción y liberación rápida girando la entrada de aire desde el lateral., Desconecte la fuente de aire antes de trabajar.El producto adopta el cilindro para la salida directa, la eficiencia mecánica es alta, la pérdida de energía es pequeña, la fuerza de sujeción de salida es grande y la fuerza de sujeción es estable.Dado que el cilindro se usa para sujetar directamente la pieza de trabajo, la carrera de trabajo del cilindro es la carrera de trabajo del mandril y el rango de sujeción es amplio.El cilindro se emite directamente y la fuerza de salida es linealmente proporcional a la presión del aire, lo que es fácil de realizar el control del software.El mandril tiene una estructura simple, una pequeña cantidad de componentes, peso ligero, baja tasa de fallas, rendimiento estable, pequeño momento de inercia y bajo consumo de energía.El tamaño axial del mandril es pequeño y el costo de la cola cero es menor.
El producto está diseñado con un orificio central cuadrado.En comparación con un mandril de orificio redondo, el tamaño del tubo cuadrado se amplía y
se amplía el ámbito de aplicación.
型号 Modelo |
爪行程/直径 mm Carrera/diámetro de la garra |
最大夹紧力KN Fuerza de sujeción máxima |
许用压力MPa Presión permitida |
极限转速r/min Limite la velocidad |
夹紧范围mm Rango de sujeción |
中心高mm Altura central |
Peso kg.m2 Inercia rotacional |
peso kg Peso de la pieza giratoria |
整机重量Kg Peso de la unidad entera |
G400JF-170 | 154 | 1.2 | 0.4-0.9 | 500 | ∲16-∲170 | 260 | 1.72 | 89 | 144 |
G600JF-230 | 220 | 1.7 | 0.4-0.9 | 500 | ∲10-∲230 | 350 | 4.5 | 141 | 219 |
G800JF-360 | 180 | 4.5 | 0.4-0.9 | 500 | ∲5-∲360 | 430 | 17.19 | 303 | 452 |
规格 Especificaciones |
A | B | B1 | C | D | mi | F | GRAMO | H | I | j | k | L | O | R | S |
G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | dieciséis | 12-M8 | 18 |
G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194.5 | 330 | 376 | 402 | 29.5 | 230 | 20 | 12-M8 | 18 |
G800JF-360 | 680 | 430 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
