Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada G680JF-245 del laser
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 3800-6500 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
230m m |
Fuerza de fijación con abrazadera máxima: |
2.1KN |
Presión permisible: |
0.1-1.1MPa |
Velocidad del límite: |
205r/min |
Fijación de la gama con abrazadera: |
10-245m m |
Altura central: |
350m m |
Inercia rotatoria: |
5.48kg.㎡ |
Peso de la pieza de rotación: |
175KG |
Peso de unidad entero: |
262KG |
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
230m m |
Fuerza de fijación con abrazadera máxima: |
2.1KN |
Presión permisible: |
0.1-1.1MPa |
Velocidad del límite: |
205r/min |
Fijación de la gama con abrazadera: |
10-245m m |
Altura central: |
350m m |
Inercia rotatoria: |
5.48kg.㎡ |
Peso de la pieza de rotación: |
175KG |
Peso de unidad entero: |
262KG |
1. descripción

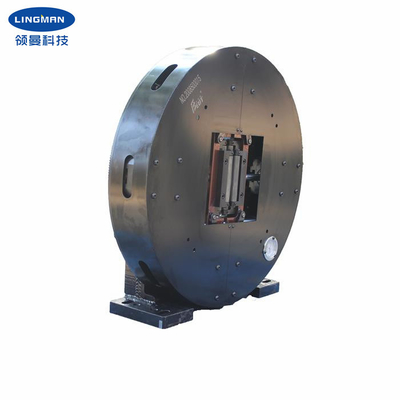

La tirada de doble acción neumática del laser con la perforación rectangular de la máquina integrada de la tubo-hoja es conveniente para el tubo del laser que corta el equipo, el tubo rotatorio de la ronda del corte, el tubo cuadrado, el tubo oval, el etc.
La tirada del laser adopta la salida directa del cilindro, que tiene alta eficacia mecánica, pequeña pérdida de energía, la salida grande que afianza la fuerza con abrazadera y fuerza de fijación con abrazadera estable, nuestra tirada neumática del laser tiene una estructura simple, una pequeña cantidad de componentes, porcentaje de averías ligero, bajo, funcionamiento estable, el pequeño momento de inercia, y consumo de energía baja. Debido a las pequeñas dimensiones axiales de la tirada, es menos costoso alcanzar los tizones cero.
Esta clase de tirada del laser se diseña especialmente para el tubo del laser que corta el equipo, y se diseña con una perforación rectangular. Comparado con la tirada redonda del agujero, el tamaño del tubo cuadrado se aumenta y el alcance del uso se amplía.
Las tiradas desarrolladas por nuestra compañía son ampliamente utilizadas en la industria militar, el espacio aéreo, la maquinaria de la materia textil, el equipamiento médico, el equipo de la aptitud, los accesorios del auto y de la motocicleta, el corte del laser, la maquinaria petroquímica, la maquinaria agrícola, la otra maquinaria civil y otros campos.
2. parametrización para la optimización del tratamiento
|
Tirada del laser |
|
G680JF-245 |
|
230m m |
|
2KN |
|
0.1-1.0MPa |
|
200r/min |
|
10-245m m |
|
350m m |
|
5.48g.m2 |
|
173kg |
|
257kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | L | O | R | S | |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29,5 | 245 | 9 | 12-M8 | 18 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
1. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
2. trabajo profesional del equipo de diseño con usted.
3. Equipo profesional del control de calidad para garantizar el de alta calidad.
4. Con tal de que servicio del OEM y del ODM.
6. Cadena de producción
