Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G850B-400
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 8000-12000/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento del mandíbula: |
210m m |
Fijación de la gama con abrazadera: |
20-390m m |
Altura central: |
450m m |
Fuerza de fijación con abrazadera máxima: |
9.7KN |
Presión permisible: |
0.25-1.0MPa |
Velocidad del límite: |
120r/min |
Inercia rotatoria: |
40.4kg.㎡ |
Peso de la pieza de rotación: |
426kg |
Peso entero: |
601kg |
Nombre de producto: |
Tirada del laser |
Movimiento del mandíbula: |
210m m |
Fijación de la gama con abrazadera: |
20-390m m |
Altura central: |
450m m |
Fuerza de fijación con abrazadera máxima: |
9.7KN |
Presión permisible: |
0.25-1.0MPa |
Velocidad del límite: |
120r/min |
Inercia rotatoria: |
40.4kg.㎡ |
Peso de la pieza de rotación: |
426kg |
Peso entero: |
601kg |
1. Descripition

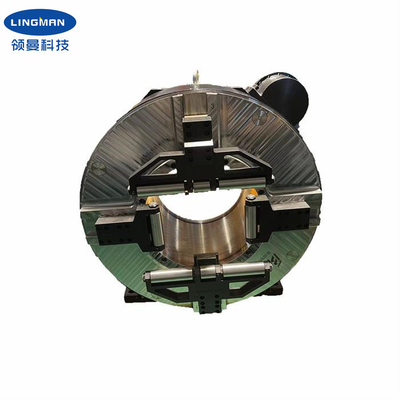

Esta tirada del laser se diseña especialmente para el tubo del laser que corta el equipo. El producto sí mismo se puede utilizar como eje giratorio independiente con una tirada que pueda afianzar firmemente el objeto con abrazadera y girar al mismo tiempo. Debido a la longitud larga de las piezas procesadas por el equipo que corta, la tirada principal que se utiliza generalmente como el cabezal cortador del laser y su tirada a juego de la cola está instalada en el equipo en pares. La tirada del laser tiene una estructura estable y puede soportar la fuerza radial grande, fuerza axial y fuerza del vuelco. La rotación lisa, la alta precisión y el momento de inercia de poco ruido, ligero y pequeño pueden mejorar grandemente cortar eficacia y ahorrar energía.
La tirada principal de la cortadora especial del tubo del laser es conveniente para el tubo del laser que corta el equipo, los tubos rotatorios de la ronda del corte, los tubos cuadrados, los tubos elípticos, el etc.
Las tiradas del laser desarrolladas por la compañía son ampliamente utilizadas en la industria militar, el espacio aéreo, la maquinaria de la materia textil, el equipamiento médico, el equipo de la aptitud, los accesorios del auto y de la motocicleta, el corte del laser, la maquinaria petroquímica, la maquinaria agrícola, la otra maquinaria civil y otros campos.
2. parametrización para la optimización del tratamiento
|
Tirada del laser |
|
G850B-400 |
|
210m m |
|
9.7KN |
|
0.25-1.0MPa |
|
120r/min |
|
20-390m m |
|
450m m |
|
40.4Kg.m2 |
|
426kg |
|
601kg |
3. dimensiones
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
G850B-400 | 680 | 450 | 800 | 877 | 266 | 220 | 614 | 330 | 400 | 428 | M10 | 18 |
4. ventajas
a. el movimiento completo diseñó la tirada del laser |
b. amplia gama de usos, diversificación de procesar perfiles |
c. alta exactitud de colocación repetidor |
d. coste de mantenimiento bajo, vida de servicio larga |
e. las configuraciones múltiples están disponibles |
5.Services
a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
b. Trabajo profesional del equipo de diseño con usted. |
c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
