Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada G400DB-175 del laser
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 4800-5400/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Movimiento de la garra: |
162 mm |
Fuerza de fijación con abrazadera máxima: |
0.8KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
8-170m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.2kg.㎡ |
Peso de la pieza de rotación: |
125kg |
Peso de unidad entero: |
190kg |
Uso: |
Cortadora del laser |
Movimiento de la garra: |
162 mm |
Fuerza de fijación con abrazadera máxima: |
0.8KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
200r/min |
Fijación de la gama con abrazadera: |
8-170m m |
Altura central: |
260m m |
Inercia rotatoria: |
3.2kg.㎡ |
Peso de la pieza de rotación: |
125kg |
Peso de unidad entero: |
190kg |
Uso: |
Cortadora del laser |
1. Descripción

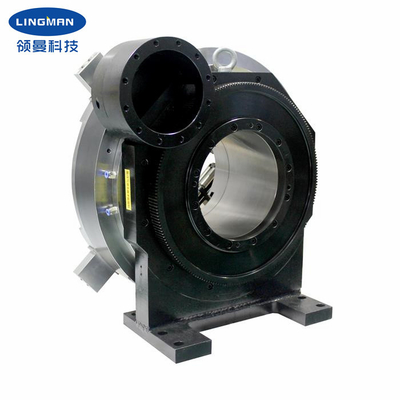

Nuestra tirada del laser se diseña especialmente para la cortadora del tubo del laser. El producto sí mismo se puede utilizar como eje independiente, con las tiradas en el centro que puede afianzar firmemente el objeto con abrazadera y girar al mismo tiempo.
La tirada del laser puede trabajar en movimiento completo sin la necesidad de ajustar cuatro garras adicionales. Puede afianzar todas las instalaciones de tuberías con abrazadera aplicables para mejorar eficacia de la producción. La tirada adopta la estructura completamente incluida, con una mejor estabilidad y lleva resistencia. Tiene las características de la estructura simple, de la instalación conveniente, de la aplicabilidad fuerte, de la fijación con abrazadera limpia y durable, confiable y de la precisión durable. Rodamiento de rodillos cruzado, una vida de servicio más larga que tirada tradicional del laser, una exactitud más alta de la rotación y repetir la colocación de la exactitud, mayor fuerza de fijación con abrazadera que productos similares en el mercado.
Cuando usando la tirada, la presión de aire se debe controlar en el rango de 0,4 ~ 0.9MPa, y el tubo de aire con la presión mayor que 1.6MPa se deben seleccionar para conectar con el producto, y el tubo de aire debe ser lejos de fuente de calor y de fuego abierto.
2. parametrización para la optimización del tratamiento
|
Tirada del laser |
|
G400DB-175 |
|
162m m |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170m m |
|
260m m |
|
3.2kg.m2 |
|
125kg |
|
190kg |
3. dimensiones
Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | |
G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. ventajas
a. diseño completo del movimiento |
b. amplia gama de usos, diversificación de procesar perfiles |
c. alta exactitud de colocación repetidor |
d. coste de mantenimiento bajo, vida de servicio larga |
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
b. Trabajo profesional del equipo de diseño con usted. |
c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
d. Con tal de que servicio del OEM y del ODM. |
