Hogar > Productos > Tirada del laser > Máquina neumática de Chuck For Laser Pipe Cutting del agujero directo de 520M M

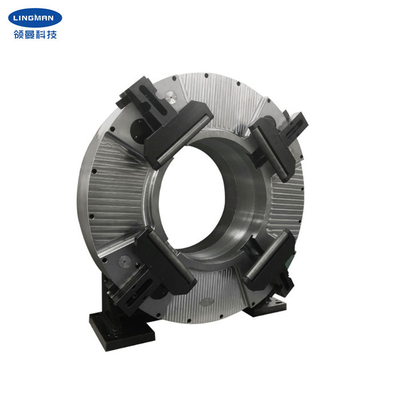

Máquina neumática de Chuck For Laser Pipe Cutting del agujero directo de 520M M

Detalles del producto

Lugar de origen: Changzhou, Jiangsu, China

Nombre de la marca: Lingman

Número de modelo: G1000B-520

Pago y términos de envío

Cantidad de orden mínima: 1 sistema

Precio: USD 8000-18000/set

Detalles de empaquetado: Cartón de madera

Tiempo de entrega: 15-30 días del trabajo

Condiciones de pago: T/T, L/C

Capacidad de la fuente: 500 sistemas por mes

Consiga el mejor precio
Punto culminante:

Tirada neumática del agujero directo de 520M M

,

Tirada neumática de la cortadora del tubo del laser

,

Tirada 120r/min del laser

Nombre de producto:
Tirada neumática
Movimiento del mandíbula:
240m m
Fijación de la gama con abrazadera:
30-500m m
Altura central:
560m m
Fuerza de fijación con abrazadera máxima:
15.7KN
Presión permisible:
0.25-1.0MPa
Velocidad del límite:
120r/min
Inercia rotatoria:
118.4kg.㎡
Peso de la pieza de rotación:
728kg
Peso entero:
972kg
Nombre de producto:
Tirada neumática
Movimiento del mandíbula:
240m m
Fijación de la gama con abrazadera:
30-500m m
Altura central:
560m m
Fuerza de fijación con abrazadera máxima:
15.7KN
Presión permisible:
0.25-1.0MPa
Velocidad del límite:
120r/min
Inercia rotatoria:
118.4kg.㎡
Peso de la pieza de rotación:
728kg
Peso entero:
972kg
Máquina neumática de Chuck For Laser Pipe Cutting del agujero directo de 520M M
Máquina neumática de Chuck For Laser Pipe Cutting del Por-agujero de 520M M

1. Descripition

Esta clase de tirada es poder dual de los cuatro-mandíbulas y estructura automática del dos-dos-centro. Debido a la longitud larga de las piezas procesadas por la cortadora, la tirada principal se utiliza como posición principal de la cortadora del laser y la tirada posterior se hace juego con ella. Este modelo es tirada neumática profesional para la cortadora resistente del tubo, él puede afianzar el tubo con abrazadera redondo hasta Φ440mm con el peso 1000KG. Este tipo de tirada neumática es estable en estructura y puede soportar la fuerza radial grande, fuerza axial y fuerza del vuelco. Al trabajar, gira suavemente con alta exactitud y de poco ruido.

Nuestra tirada del laser es tipo neumático y se utiliza principalmente en cortadora del tubo del laser, cortadora del plasma y soldadora. Puede apoyar diversas formas de tubos, tales como tubo redondo, tubo cuadrado, tubo rectangular, tubo de la L-forma y tubo de la H-forma. Mejora la exactitud que corta, exactitud de la rotación y repetido colocando la exactitud, comparada con la tirada tradicional. El uso de la tirada del laser hace el laser que corta más eficiente y rápidamente.



2. parametrización para la optimización del tratamiento

  • Número de modelo
G1000B-520
  • Movimiento del mandíbula
240m m
  • Maximunm que afianza la fuerza con abrazadera
15.7KN
  • Presión permisible
0.25-1.0MPa
  • Velocidad del límite
120r/min
  • Fijación de la gama con abrazadera
30-500m m
  • Altura central
560m m
  • Inercia rotatoria
118.4Kg.m2
  • Peso de la pieza de rotación
728kg
  • Peso de unidad entero
972kg


3. dimensiones


Máquina neumática de Chuck For Laser Pipe Cutting del agujero directo de 520M M 0

Especificaciones B B1 C D E F G H Yo R S
G1000B-520 900 560 880 925 296 250 620 332 440 454 M10 18


4. ventajas

a. diseño completo del movimiento
b. amplia gama de usos, diversificación de procesar perfiles
c. alta exactitud de colocación repetidor
d. coste de mantenimiento bajo, vida de servicio larga

e. las configuraciones múltiples están disponibles
e. 1 sólido o hueco
Peine-tipo del E. 2 o tipo garras del mortaja-surco



5. cadena de producción
Máquina neumática de Chuck For Laser Pipe Cutting del agujero directo de 520M M 1

6. Nuestro servicio


A. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
b. trabajo profesional del equipo de diseño con usted.
c. equipo profesional del control de calidad para garantizar el de alta calidad.
