Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada rotatoria neumática G500DC-230
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4200-4900/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada rotatoria neumática |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.5KN |
Presión permisible: |
0.3-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
8-228m m |
Altura central: |
315M M |
Inercia rotatoria: |
4.20kg.㎡ |
Nombre de producto: |
Tirada rotatoria neumática |
Movimiento de la garra: |
220m m |
Fuerza de fijación con abrazadera máxima: |
1.5KN |
Presión permisible: |
0.3-0.9MPa |
Velocidad del límite: |
150r/min |
Fijación de la gama con abrazadera: |
8-228m m |
Altura central: |
315M M |
Inercia rotatoria: |
4.20kg.㎡ |
1. Descripition

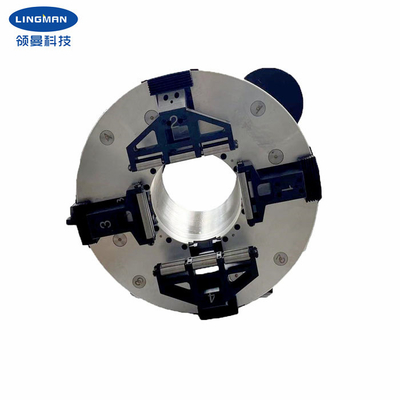

Nuestra tirada rotatoria neumática se diseña principalmente para la cortadora del tubo del laser. La tirada rotatoria neumática puede también agarrar redondo, rectangular, cuadrado, H y L tubos para cumplir diversos requisitos de cliente.
Este collar es el último diseño. La tirada se diseña para el movimiento completo, tan allí no es ninguna necesidad de ajustar la posición de las cuatro PATAS. Esta tirada neumática tiene un movimiento de la garra/un diámetro de 220m m y puede soportar a 150 kilogramos de instalaciones de tuberías. La altura de centro de la tirada es 315m m. En el caso de una presión más baja, menos la fijación de la fuerza con abrazadera puede ser obtenida.
La tirada rotatoria neumática tiene mejor estabilidad y lleva resistencia. Los gracias a los rodamientos de rodillos cruzados internos, la vida de servicio son más largos, y la exactitud de la colocación de la rotación y de la repetición es más alta.
2. parametrización para la optimización del tratamiento
|
Tirada rotatoria neumática |
|
G500DC-230 |
|
220m m |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228m m |
|
315m m |
|
² de los 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
6. cadena de producción
