Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Pago y términos de envío
Cantidad de orden mínima: 5 sistemas
Precio: USD 265-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Número de modelo: |
3H-18 |
Nombre de producto: |
Tirada del poder |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
25m m |
Movimiento/diámetro de la garra: |
10.8m m |
Fijación del diámetro con abrazadera: |
50-450m m |
Tirón máximo de D.B: |
72KN |
Máximo que afianza la fuerza con abrazadera: |
180kN |
Presión de Max.Working: |
2.5Mpa |
Peso: |
164 kilogramos |
Hacer juego el CYL.: |
TH-1512 |
Max Speed: |
2000 minutos/r.p.m |
Número de modelo: |
3H-18 |
Nombre de producto: |
Tirada del poder |
Material: |
Acero de acero, inoxidable |
Movimiento de la cuña: |
25m m |
Movimiento/diámetro de la garra: |
10.8m m |
Fijación del diámetro con abrazadera: |
50-450m m |
Tirón máximo de D.B: |
72KN |
Máximo que afianza la fuerza con abrazadera: |
180kN |
Presión de Max.Working: |
2.5Mpa |
Peso: |
164 kilogramos |
Hacer juego el CYL.: |
TH-1512 |
Max Speed: |
2000 minutos/r.p.m |
1. descripción
Este producto es un producto nacional de la patente con los derechos de propiedad intelectual independientes.

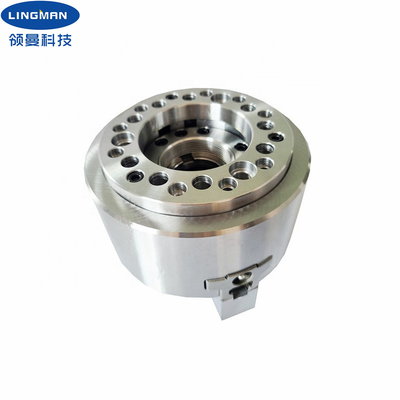

La tirada sí mismo es un cilindro con un pistón incorporado, y las acciones de fijación con abrazadera y de aflojamiento se observan a través del mecanismo de control de la cola del eje. Este producto es un por-agujero acuncado del tres-mandíbula del diámetro grande, especialmente conveniente para la fijación con abrazadera de objetos irregulares. Se endurecen, tierra de la precisión y se lubrican directamente las superficies de deslizamiento. Las ventajas de esta mentira del producto en su alta estructura rígida y alta exactitud de fijación con abrazadera. Sus ventajas son: 1 nueva estructura, el alto diseño de las piezas de la rigidez, de modo que el asiento de la garra no sea fácil de fracturar, y la fijación de amplitud flotante del objeto con abrazadera es pequeños. 2. el estándar general de la conexión, se puede conectar directamente con el eje estándar del equipo, sin otros cambios; 3. tipo del universal de cilindro rotatorio hueco del aceite
Además de tiradas del tamaño estándar, también ofrecemos las tiradas de encargo para los tornos del CNC, los tornos regulares y otro el equipo requiriendo los tornos rotatorios ser mejorado.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-18 |
|
Movimiento de la cuña |
23m m |
|
Movimiento/diámetro de la garra |
10.6m m |
|
Fijación del diámetro con abrazadera |
50-450m m |
|
Tirón máximo de D.B |
71KN |
|
Fuerza de fijación con abrazadera máxima |
179.8KN |
|
Peso |
164KG |
|
Presión de Max.working |
2.4Mpa |
|
Revoluciones máximas del número |
2000 r.p.m |
|
Cilindro rotatorio aplicable |
TH-1512 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| s. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
