Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G700D-270
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4800-5200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada neumática G700D-270 |
Movimiento de la garra: |
240m m |
Fuerza de fijación con abrazadera máxima: |
3.15KN |
Presión permisible: |
0.3-0.9MPa |
Velocidad del límite: |
120r/min |
Fijación de la gama con abrazadera: |
15-265m m |
Altura central: |
375m m |
Inercia rotatoria: |
10.9kg.㎡ |
Nombre de producto: |
Tirada neumática G700D-270 |
Movimiento de la garra: |
240m m |
Fuerza de fijación con abrazadera máxima: |
3.15KN |
Presión permisible: |
0.3-0.9MPa |
Velocidad del límite: |
120r/min |
Fijación de la gama con abrazadera: |
15-265m m |
Altura central: |
375m m |
Inercia rotatoria: |
10.9kg.㎡ |
1. Descripción

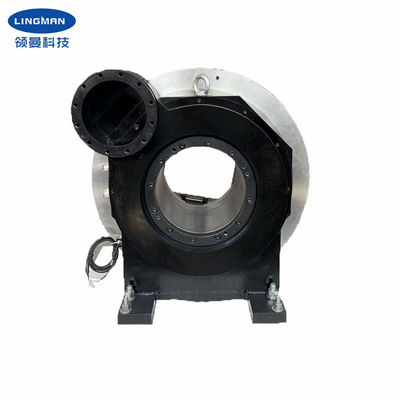

La tirada es una tirada principal del movimiento completo del cuatro-mandíbula diseñada especialmente para el tubo del laser que corta el equipo. La tirada sí mismo puede trabajar como eje giratorio independiente. Después de que la base del producto se fije, necesita solamente conectar el motor y el engranaje favorables, y después conectar la fuente del aire comprimido (0.3-0.9mpa) para afianzar el objeto con abrazadera y para conducir el objeto para girar. Operación completa del movimiento de la tirada, ninguna necesidad de ajustar la posición de las cuatro PATAS. Comparado con los productos similares en el mercado, la tirada tiene una exactitud más alta de la rotación y exactitud de la repetición, así como una fuerza de fijación con abrazadera más alta. Y la tirada tiene una vida de servicio más larga, puede ahorrar grandemente el coste del uso del cliente.
Los productos pueden ser ampliamente utilizados en cortadora especial del tubo del laser y otros sistemas de proceso del tubo.
2. Parametrización para la optimización del tratamiento
|
Número de modelo |
G700D-270 |
| Movimiento de la garra | 240m m |
| Fuerza de fijación con abrazadera máxima | 3.15KN |
| Presión de Alloable | 0.3-0.9MPa |
| Velocidad del límite | 120/min |
| Fijación de la gama con abrazadera | 15-265m m |
| Altura central | 375m m |
| Inercia rotatoria |
10.9kg.㎡ |
| Peso de la pieza de rotación | 215kg |
| Peso de unidad entero | 307kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
6. Cadena de producción
