Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: JAB-25
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 480-950/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes

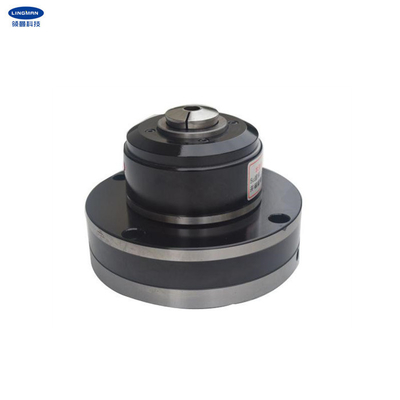

Nombre de producto: |
Tirada de collar rotatoria |
materia prima: |
Acero |
Lado del empuje: |
² del 127.4cm |
Lado del tirón: |
² del 119.7cm |
Agujero del paso: |
25m m |
A través del agujero: |
49m m |
Máximo que afianza la fuerza con abrazadera: |
0.4/0.7 |
Perno de conexión: |
4-M8 |
Collar del adaptador: |
YB-25 |
Tornillo de la fijación del collar: |
2-M5 |
Peso: |
9.5kg |
Uso: |
Cortadora del torno del CNC |
Nombre de producto: |
Tirada de collar rotatoria |
materia prima: |
Acero |
Lado del empuje: |
² del 127.4cm |
Lado del tirón: |
² del 119.7cm |
Agujero del paso: |
25m m |
A través del agujero: |
49m m |
Máximo que afianza la fuerza con abrazadera: |
0.4/0.7 |
Perno de conexión: |
4-M8 |
Collar del adaptador: |
YB-25 |
Tornillo de la fijación del collar: |
2-M5 |
Peso: |
9.5kg |
Uso: |
Cortadora del torno del CNC |
1. Descripción
Nuestra compañía produce principalmente toda clase de tirada, usada para la cortadora del laser, CNC tornea, los tornos del automóvil y así sucesivamente. Esta tirada se puede utilizar para la extensión interna y la fijación con abrazadera externa. Su construcción es acero sometido a un tratamiento térmico monolítico. No llevar ninguna carga, funcionamiento de alta velocidad de la tirada, vida de servicio larga. Es todavía fría cuando gira. La abertura forzada del collar es una fuerza bidireccional. Cuando se interrumpe la presión, la tirada se cierra y sigue afianzada con abrazadera.
Fácil instalar, apenas conectar el reborde directamente con el eje. Puede ser conectado con el sistema de la máquina por la válvula de combinación de tres puntos. La tirada no se cierra, se puede controlar normalmente. Exactitud de la longitud corporal dentro 0.01m m.
Conveniente para los tornos, los tornos del CNC, las máquinas de pulir, poniendo en un índice las placas, el objeto de torneado del lote, el etc. además de este collar, otros tipos de collares están también disponibles.
2. parametrización para la optimización del tratamiento
|
JAB-25 |
|
² del 127.4cm |
|
² del 119.7cm |
|
0.4-0.7MPa |
|
4000r/min |
|
25m m |
|
25m m |
|
7.8/7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
3. dimensiones
Especificaciones | B | C | D | E | F | G | H | Yo | L | |
JAB-25 | 167 | 130 | 25 | 108 | 52 | 49 | 5 | 9 | 147 | 105 |
4. ventajas
a. diseño completo del movimiento |
b. amplia gama de usos, diversificación de procesar perfiles |
c. alta exactitud de colocación repetidor |
d. coste de mantenimiento bajo, vida de servicio larga |
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
b. Trabajo profesional del equipo de diseño con usted. |
c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
d. Con tal de que servicio del OEM y del ODM. |
