Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G400C-170
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 6600-7200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por mes
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
170m m |
Fuerza de fijación con abrazadera máxima: |
1.36-2.5KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
160r/min |
Fijación de la gama con abrazadera: |
5-170m m |
Altura central: |
280m m |
Inercia rotatoria: |
3.95kg.㎡ |
Nombre de producto: |
Tirada del laser |
Movimiento de la garra: |
170m m |
Fuerza de fijación con abrazadera máxima: |
1.36-2.5KN |
Presión permisible: |
0.2-0.9MPA |
Velocidad del límite: |
160r/min |
Fijación de la gama con abrazadera: |
5-170m m |
Altura central: |
280m m |
Inercia rotatoria: |
3.95kg.㎡ |
1. Descripción

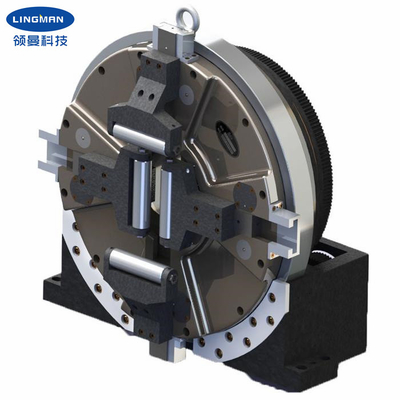

Esta tirada es una tirada principal del lleno-movimiento del cuatro-mandíbula diseñada especialmente para el tubo del laser que corta el equipo. Éste tiene un eje independiente giratorio en el centro que sostiene el objeto con seguridad y gira al mismo tiempo. Después de que se fije la base del producto, es solamente necesario añadir un motor a juego y conectarlo con el engranaje, y después conectar la fuente del aire comprimido (0.1-0.9Mpa) para afianzar el objeto con abrazadera y para conducir el objeto para girar. La acción de fijación con abrazadera y de liberación rápida es alcanzada por las entadas de aire giratorias oblicuas. Una gama completa de instalaciones de tuberías aplicables pueden ser afianzadas con abrazadera, que pueden mejorar eficacia de la producción. Comparado con los productos similares en el mercado, la tirada tiene exactitud y una repetibilidad rotatoria más alta, así como una fuerza de fijación con abrazadera más alta.
Los productos pueden ser ampliamente utilizados en cortadora especial del tubo del laser y otro el tubo que procesan sistemas de la máquina-herramienta.
2. Parametrización para la optimización del tratamiento
|
Número de modelo |
G400C-170 |
| Movimiento de la garra | 165m m |
| Fuerza de fijación con abrazadera máxima | 1.36-2.45KN |
| Presión de Alloable | 0.1-0.9MPa |
| Velocidad del límite | 150r/min |
| Fijación de la gama con abrazadera | 0-170m m |
| Altura central | 280m m |
| Inercia rotatoria | 3.95kg.㎡ |
| Peso de la pieza de rotación | 128.5kg |
| Peso de unidad entero | 210kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. Trabajo profesional del equipo de diseño con usted. |
| c. Equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. Con tal de que servicio del OEM y del ODM. |
