Hogar > Productos > Tirada rotatoria del laser > Cortadora neumática del tubo de Chuck Rotary Chuck For Laser de cuatro mandíbulas

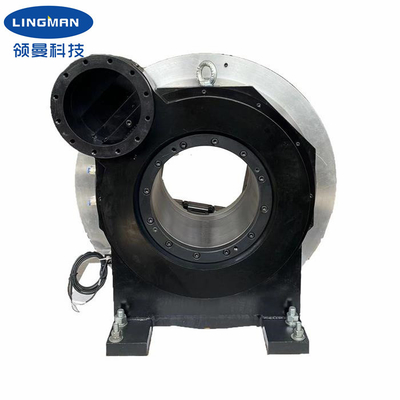

Cortadora neumática del tubo de Chuck Rotary Chuck For Laser de cuatro mandíbulas

Detalles del producto

Lugar de origen: Changzhou, Jiangsu, China

Nombre de la marca: Lingman

Número de modelo: G500DC-230

Pago y términos de envío

Cantidad de orden mínima: 1 sistema

Precio: USD 4200-4900/set

Detalles de empaquetado: Cartón de madera

Tiempo de entrega: 15-20 días del trabajo

Condiciones de pago: T/T, L/C

Capacidad de la fuente: 500 sistemas por mes

Consiga el mejor precio
Punto culminante:

Tirada rotatoria de cuatro mandíbulas

,

Tirada rotatoria de la cortadora del tubo del laser

,

tirada neumática 155r/min

Nombre de producto:
Tirada neumática
Movimiento de la garra:
225m m
Fuerza de fijación con abrazadera máxima:
1.6KN
Presión permisible:
0.3-0.9MPa
Velocidad del límite:
155r/min
Fijación de la gama con abrazadera:
8-230m m
Altura central:
315M M
Inercia rotatoria:
4.18kg.㎡
Peso de la pieza de rotación:
126KG
Unidad entera:
248kg
Nombre de producto:
Tirada neumática
Movimiento de la garra:
225m m
Fuerza de fijación con abrazadera máxima:
1.6KN
Presión permisible:
0.3-0.9MPa
Velocidad del límite:
155r/min
Fijación de la gama con abrazadera:
8-230m m
Altura central:
315M M
Inercia rotatoria:
4.18kg.㎡
Peso de la pieza de rotación:
126KG
Unidad entera:
248kg
Cortadora neumática del tubo de Chuck Rotary Chuck For Laser de cuatro mandíbulas
Cortadora neumática del tubo de Chuck Rotary Chuck For Laser del Cuatro-mandíbula

1. Descripition




Nuestros collares neumáticos se diseñan especialmente para el tubo del laser que corta el equipo. Puede ser utilizado como eje giratorio autónomo con una tirada en el centro que afianza firmemente el objeto con abrazadera y gira al mismo tiempo.



La tirada adopta una estructura completamente incluida, que tiene mejor estabilidad y lleva resistencia. La exactitud de la rotación y la repetibilidad de la tirada son más altas que las de las tiradas tradicionales del laser. Comparado con los productos similares en el mercado, nuestros productos tienen una vida de servicio más larga, una exactitud más alta de la rotación y mayor fuerza de fijación con abrazadera. En el caso de la presión de aire baja, una fuerza de fijación con abrazadera más pequeña se puede obtener, de tal modo satisfaciendo la necesidad de procesar las instalaciones de tuberías de paredes delgadas.



El producto es ampliamente utilizado en cortadores de tubo especiales del laser y otros sistemas de la máquina de proceso del tubo.




2. parametrización para la optimización del tratamiento

  • Número de modelo
G500DC-230
  • Movimiento de la garra
220m m
  • Maximunm que afianza la fuerza con abrazadera
1.5KN
  • Presión permisible
0.3-0.9MPa
  • Velocidad del límite
150r/min
  • Fijación de la gama con abrazadera
8-228m m
  • Altura central
315m m
  • Inercia rotatoria
² de los 4.18Kg.m
  • Peso de la pieza de rotación
124kg
  • Peso de unidad entero
245kg


3. dimensiones
Cortadora neumática del tubo de Chuck Rotary Chuck For Laser de cuatro mandíbulas 0




Especificaciones B B1 C D E F G H Yo R S
G500DC-230 420 315 600 615 220 60 380 368 230 265 12-M8 18X22


4. ventajas

a. diseño completo del movimiento
b. amplia gama de usos, diversificación de procesar perfiles
c. alta exactitud de colocación repetidor
d. coste de mantenimiento bajo, vida de servicio larga

e. las configuraciones múltiples están disponibles
e. 1 sólido o hueco
Peine-tipo del E. 2 o tipo garras del mortaja-surco




5. Nuestro servicio

a. Somos la fábrica directa con buen precio y plazo de ejecución rápido.
b. Trabajo profesional del equipo de diseño con usted.
c. Equipo profesional del control de calidad para garantizar el de alta calidad.
d. Con tal de que servicio del OEM y del ODM.


6. cadena de producción
Cortadora neumática del tubo de Chuck Rotary Chuck For Laser de cuatro mandíbulas 1
