Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: Tirada rotatoria neumática G500C-225
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 6600-7200 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 10-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
nombre de producto: |
Tirada rotatoria neumática |
Movimiento de la garra: |
200m m |
Fuerza de fijación con abrazadera máxima: |
2.77KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
130r/min |
Fijación de la gama con abrazadera: |
0-225m m |
Altura central: |
315M M |
Inercia rotatoria: |
6.1kg.㎡ |
Característica: |
Una precisión de fijación con abrazadera más alta |
nombre de producto: |
Tirada rotatoria neumática |
Movimiento de la garra: |
200m m |
Fuerza de fijación con abrazadera máxima: |
2.77KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
130r/min |
Fijación de la gama con abrazadera: |
0-225m m |
Altura central: |
315M M |
Inercia rotatoria: |
6.1kg.㎡ |
Característica: |
Una precisión de fijación con abrazadera más alta |
1. Descripción

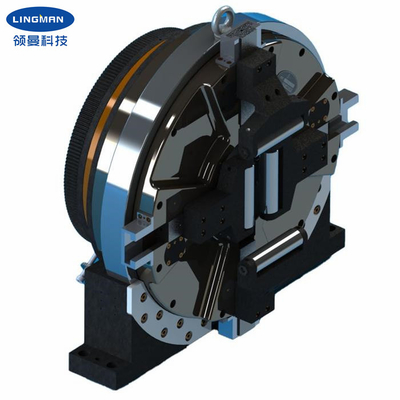

Nuestra tirada del laser se diseña principalmente para la cortadora del tubo del laser. La tirada rotatoria neumática del laser se utiliza para los tubos de la fijación con abrazadera y de alimentación al cortar el tubo. Puede afianzar no sólo los tubos redondos, pero también el tubo con abrazadera rectangular, tubo de L-shap, tubo de la H-forma y así sucesivamente. La tirada trabaja a lo largo del movimiento completo, no hay necesidad de ajustar la posición del cuatro-mandíbula, así que la eficacia de la producción puede ser mejorada grandemente. Éste tiene una tirada en el centro que puede sostener el objeto firmemente y girar al mismo tiempo. Después de producto se fija la base, sólo el motor a juego se añade y está conectado con el engranaje, y entonces la fuente del aire comprimido (0.1-0.9Mpa) está conectada para alcanzar la fijación del objeto con abrazadera y la conducción del objeto para girar.
Esta tirada rotatoria neumática puede ser ampliamente utilizada en cortadora especial del tubo del laser y otro el tubo que procesan sistemas de la máquina-herramienta.
2. Parametrización para la optimización del tratamiento
| Nombre de producto | Tirada rotatoria neumática |
|
Número de modelo |
G450C-225 |
| Movimiento de la garra | 200m m |
| Fuerza de fijación con abrazadera máxima | 2.77KN |
| Presión de Alloable | 0.1-0.9MPa |
| Velocidad del límite | 130r/min |
| Fijación de la gama con abrazadera | 0-225m m |
| Altura central | 315m m |
| Inercia rotatoria | 6.1kg.㎡ |
| Peso de la pieza de rotación | 140kg |
| Peso de unidad entero | 240kg |
Nota: los números antedichos son parámetros estándar. Podemos también diseñar productos según los requisitos especiales de los clientes.
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles e.1 sólido o hueco Peine-tipo e.2 o tipo garras del mortaja-surco |
5. Nuestro servicio
| a.We son la fábrica directa con buen precio y plazo de ejecución rápido. |
| trabajo del equipo de diseño de b.Professional con usted. |
| equipo del control de calidad de c.Professional para garantizar el de alta calidad. |
| servicio del OEM y del ODM de d.Providing. |
