Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: G500DC-230
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: USD 4200-4900/set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 15-20 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 500 sistemas por mes
Nombre de producto: |
Tirada neumática |
Movimiento de la garra: |
200m m |
Fuerza de fijación con abrazadera máxima: |
2.77KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
130r/min |
Fijación de la gama con abrazadera: |
8-228m m |
Altura central: |
315m m |
Inercia rotatoria: |
4.6kg.㎡ |
Uso: |
Cortadora del tubo del laser |
Nombre de producto: |
Tirada neumática |
Movimiento de la garra: |
200m m |
Fuerza de fijación con abrazadera máxima: |
2.77KN |
Presión permisible: |
0.1-0.9MPa |
Velocidad del límite: |
130r/min |
Fijación de la gama con abrazadera: |
8-228m m |
Altura central: |
315m m |
Inercia rotatoria: |
4.6kg.㎡ |
Uso: |
Cortadora del tubo del laser |
1. Descripition

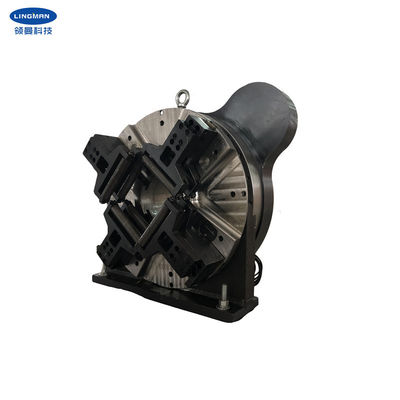

Nuestra tirada neumática se diseña principalmente para la cortadora del tubo del laser. La tirada neumática se aplica para afianzar y para aflojar los tubos con abrazadera y para alimentar los tubos al cortar el tubo. Excepto los tubos redondos, nuestra tirada neumática puede también afianzar rectanbular, cuadrado con abrazadera, H-forma y los tubos de la L-forma.
Es punto bajo usado que coloca y es conveniente para el ajuste del quipment principal y acorta grandemente la época de la eliminación de errores del equipo principal. Y nuestro diseño es diseño completo del movimiento. No hay necesidad de ajustar el mandíbula, él es fácil de afianzar con abrazadera y centrándose, para alcanzar diversos diámetros del tubo que cambian, que grandemente ahorrando afianzando tiempo con abrazadera.
La tirada pneuamtic puede trabajar en movimiento completo sin el ajuste adicional de cuatro mandíbulas. Adoptando una estructura completamente cerrada, la tirada tiene mejor estabilidad y lleva resistencia. Tiene vida de servicio más larga, una exactitud rotatoria más alta y repetido colocando la exactitud becaused del rodamiento de rodillos cruzado interno. Esta tirada neumática se aplica extensamente a la cortadora profesional del tubo y al otro sistema de la máquina de proceso del tubo.
2. parametrización para la optimización del tratamiento
|
G500DC-230 |
|
220m m |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228m m |
|
315m m |
|
4.18Kg.m2 |
|
124kg |
|
245kg |
3. dimensiones
| Especificaciones | B | B1 | C | D | E | F | G | H | Yo | R | S | |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| c. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
