Detalles del producto
Lugar de origen: Changzhou, Jiangsu, China
Nombre de la marca: Lingman
Número de modelo: 3H-05
Pago y términos de envío
Cantidad de orden mínima: 1 SISTEMA
Precio: USD 300-780 set
Detalles de empaquetado: Cartón de madera
Tiempo de entrega: 7-15 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 200 sistemas por mes
Nombre de producto: |
Tirada del poder |
Movimiento de la cuña: |
10m m |
Movimiento/diámetro de la garra: |
5.4m m |
Fijación del diámetro con abrazadera: |
12-135m m |
Tirón máximo de D.B: |
17.1KN |
Fuerza de fijación con abrazadera máxima: |
35.8KN |
Peso: |
6.7kg |
Revoluciones máximas del número: |
7000 r.p.m |
Cilindro aplicable: |
TH-536 |
Estructura: |
Estructura hueco |
Uso: |
Máquina del torno del CNC |
Característica: |
Alta precisión |
Nombre de producto: |
Tirada del poder |
Movimiento de la cuña: |
10m m |
Movimiento/diámetro de la garra: |
5.4m m |
Fijación del diámetro con abrazadera: |
12-135m m |
Tirón máximo de D.B: |
17.1KN |
Fuerza de fijación con abrazadera máxima: |
35.8KN |
Peso: |
6.7kg |
Revoluciones máximas del número: |
7000 r.p.m |
Cilindro aplicable: |
TH-536 |
Estructura: |
Estructura hueco |
Uso: |
Máquina del torno del CNC |
Característica: |
Alta precisión |
1. descripción

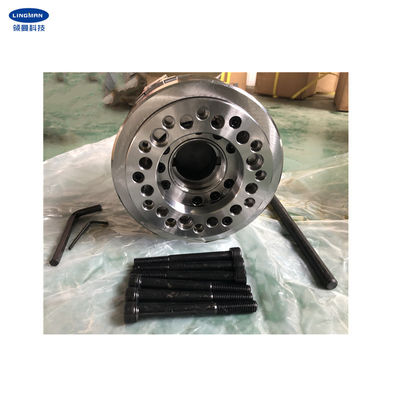

Nuestra compañía es una fabricación profesional en producir tiradas para la cortadora de la máquina y del laser del torno del CNC. La tirada de la energía hydráulica es popular ahora en el mercado. La estructura de esta clase de estructura del hueco del ia de la tirada del poder con un agujero directo grande. Esta tirada tiene 3 mandíbulas en forma de cuña y caben para afianzar el objeto con abrazadera especial-formado bien. Todas las superficies de deslizamiento de nuestras tiradas se procesan con el tratamiento endurecido, precisión que muele y se lubrican directamente. En adicional, tiene alta rigidez y alta exactitud de fijación con abrazadera.
La tirada es sólida y durable y él puede actuar suavemente en la velocidad. También tiene altos exactitud para colocar la repetición y la fuerza grande de la abrazadera y conveniente para la producción automática. El diseño directo del agujero se puede utilizar para el proceso largo del objeto.
El diverso tamaño de tiradas se proporciona, como 4 pulgadas, 5 pulgadas, 6 pulgadas, 8 pulgadas, 10 pulgadas, 12 pulgadas y 15 pulgadas. Excepto tirada del tamaño estándar, las tiradas modificadas para requisitos particulares también se proporcionan según su dibujo y requisito.
2. parametrización para la optimización del tratamiento
|
Número de modelo |
3H-05 |
|
Movimiento de la cuña |
10m m |
|
Movimiento/diámetro de la garra |
5.4m m |
|
Fijación del diámetro con abrazadera |
12-135m m |
|
Tirón máximo de D.B |
17.1KN |
|
Fuerza de fijación con abrazadera máxima |
35.8KN |
|
Peso |
6.7KG |
|
Presión de Max.working |
2.9Mpa |
|
Número máximo de revoluciones |
7000 r.p.m |
|
Cilindro rotatorio aplicable |
TH-536 |
3. dimensiones
| Especificaciones | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. ventajas
| a. diseño completo del movimiento |
| b. amplia gama de usos, diversificación de procesar perfiles |
| c. alta exactitud de colocación repetidor |
| d. coste de mantenimiento bajo, vida de servicio larga |
|
e. las configuraciones múltiples están disponibles Peine-tipo e.2 o tipo garras del mortaja-surco |
5. cadena de producción
6. Nuestro servicio
| A. Somos la fábrica directa con buen precio y plazo de ejecución rápido. |
| b. trabajo profesional del equipo de diseño con usted. |
| s. equipo profesional del control de calidad para garantizar el de alta calidad. |
| d. proporcionar servicio del OEM y del ODM. |
